АРХИТЕКТУРНОЕ ПРОЕКТИРОВАНИЕ

Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР)

Пример Эскизного проекта
Пример рабочего проекта. Конструктивный раздел.


Ниже приведен пример основного комплекта рабочей документации Архитектурного раздела, выполненного в нашем архитектурном бюро. Мы выполняем полноценное 3Д моделирование здания в процессе проектирования (технология  BIM), что позволяет избежать ошибок в документации, а так же очень точно рассчитать необходимое количество всех строительных материалов.


Общие данные

Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Технико-экономические показатели
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект


Генплан участка
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

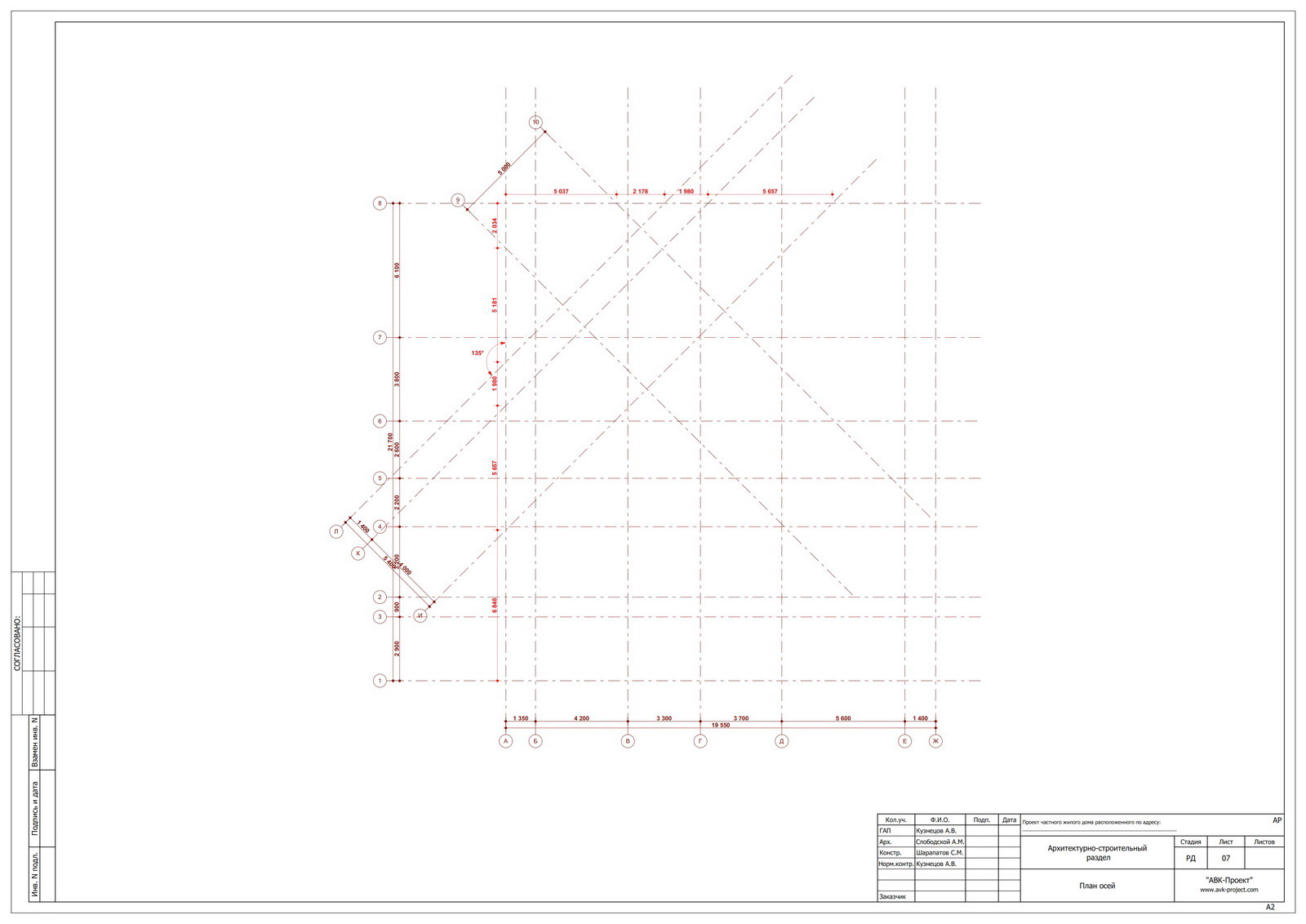

План осей
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

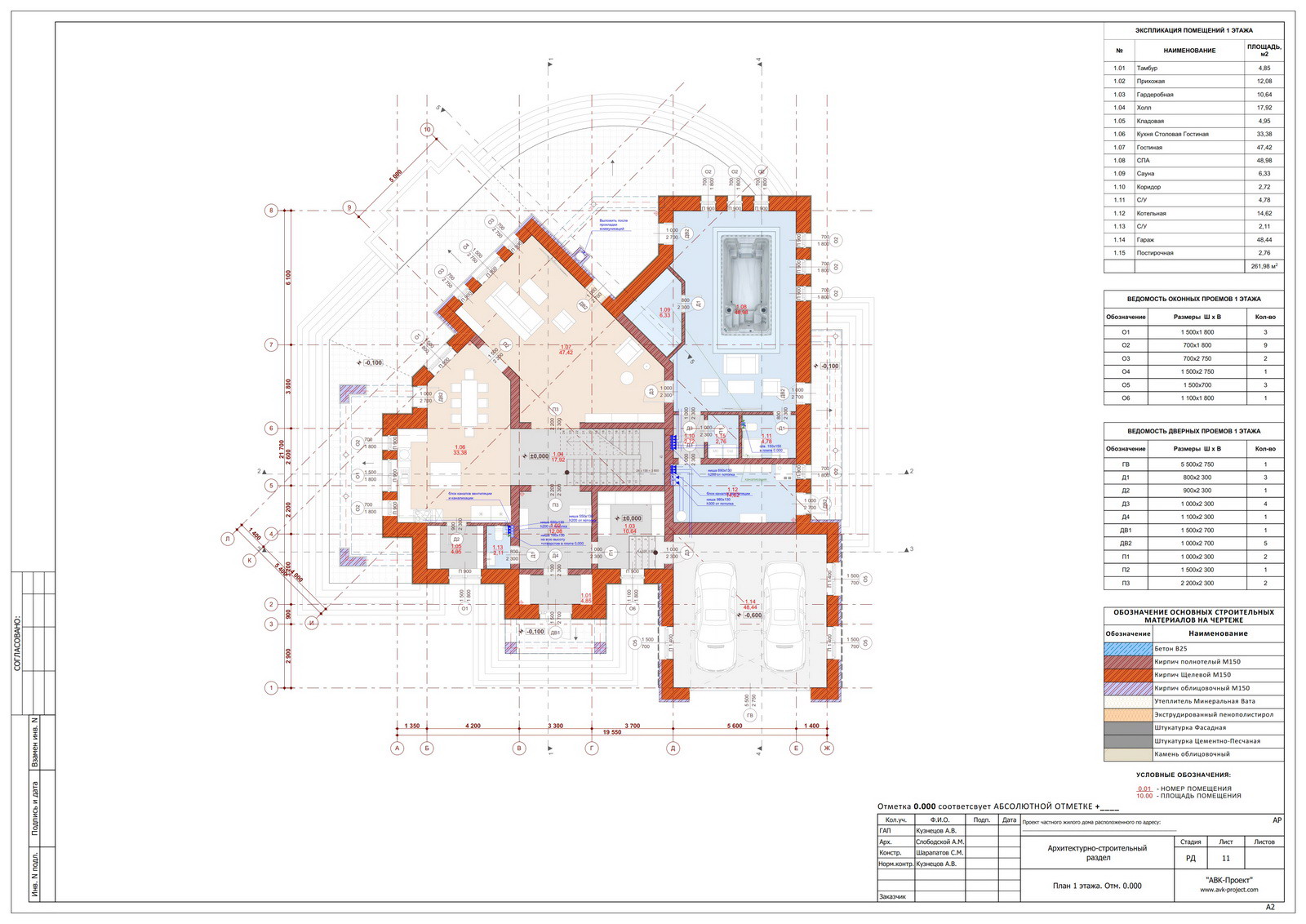

План 1 этажа
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

План 2 этажа
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

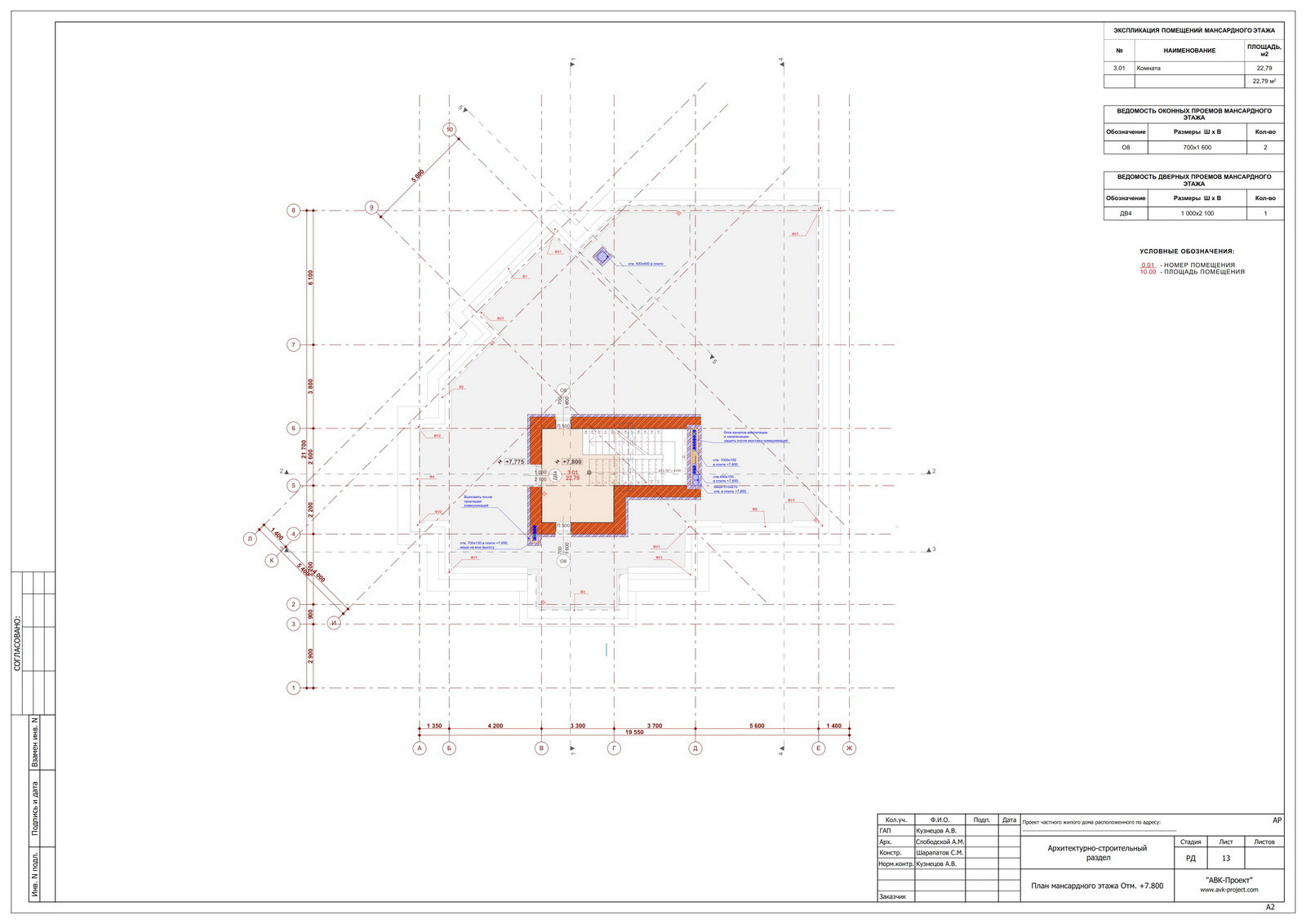

План 3 этажа
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

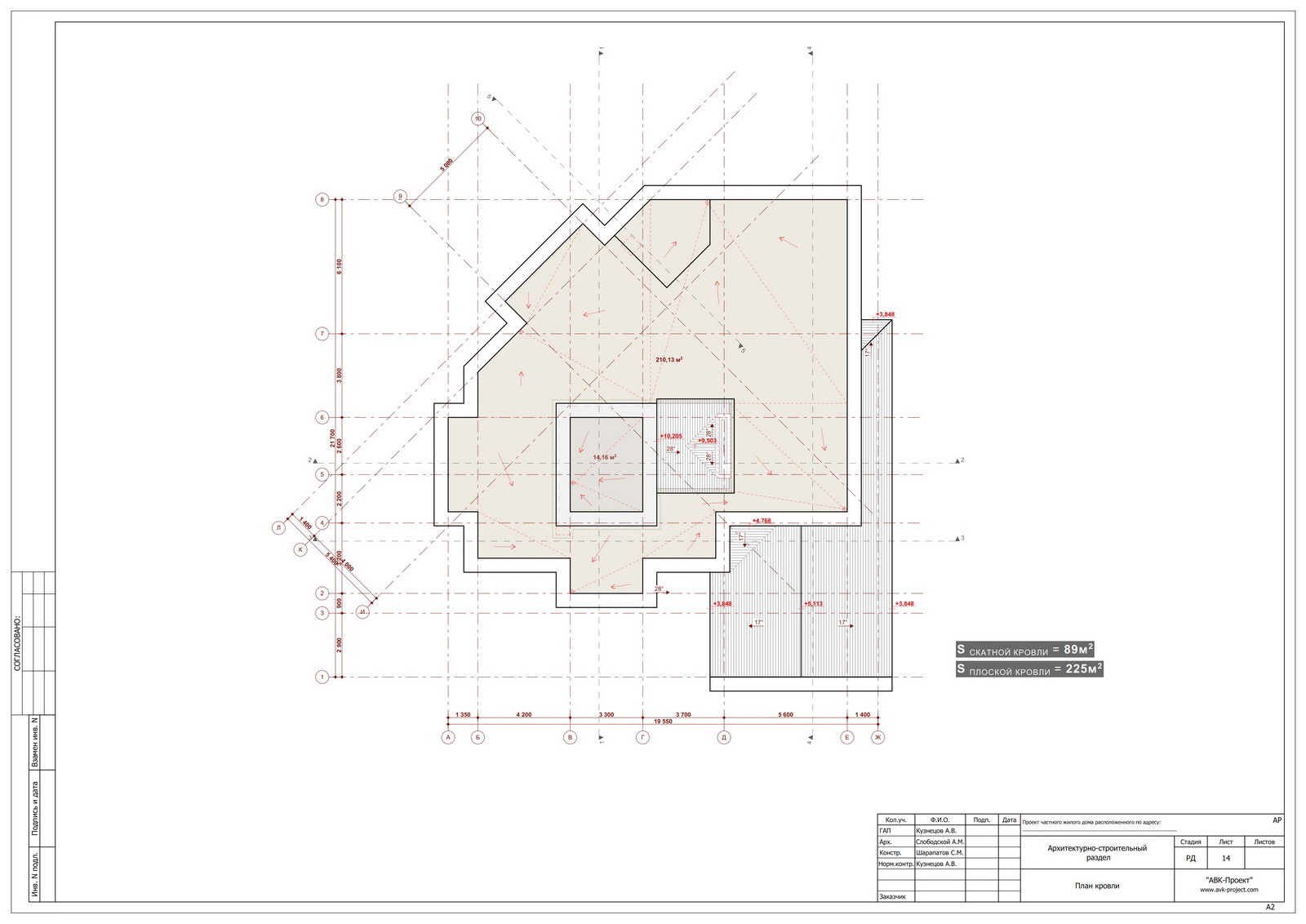

План кровли
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Разрез 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

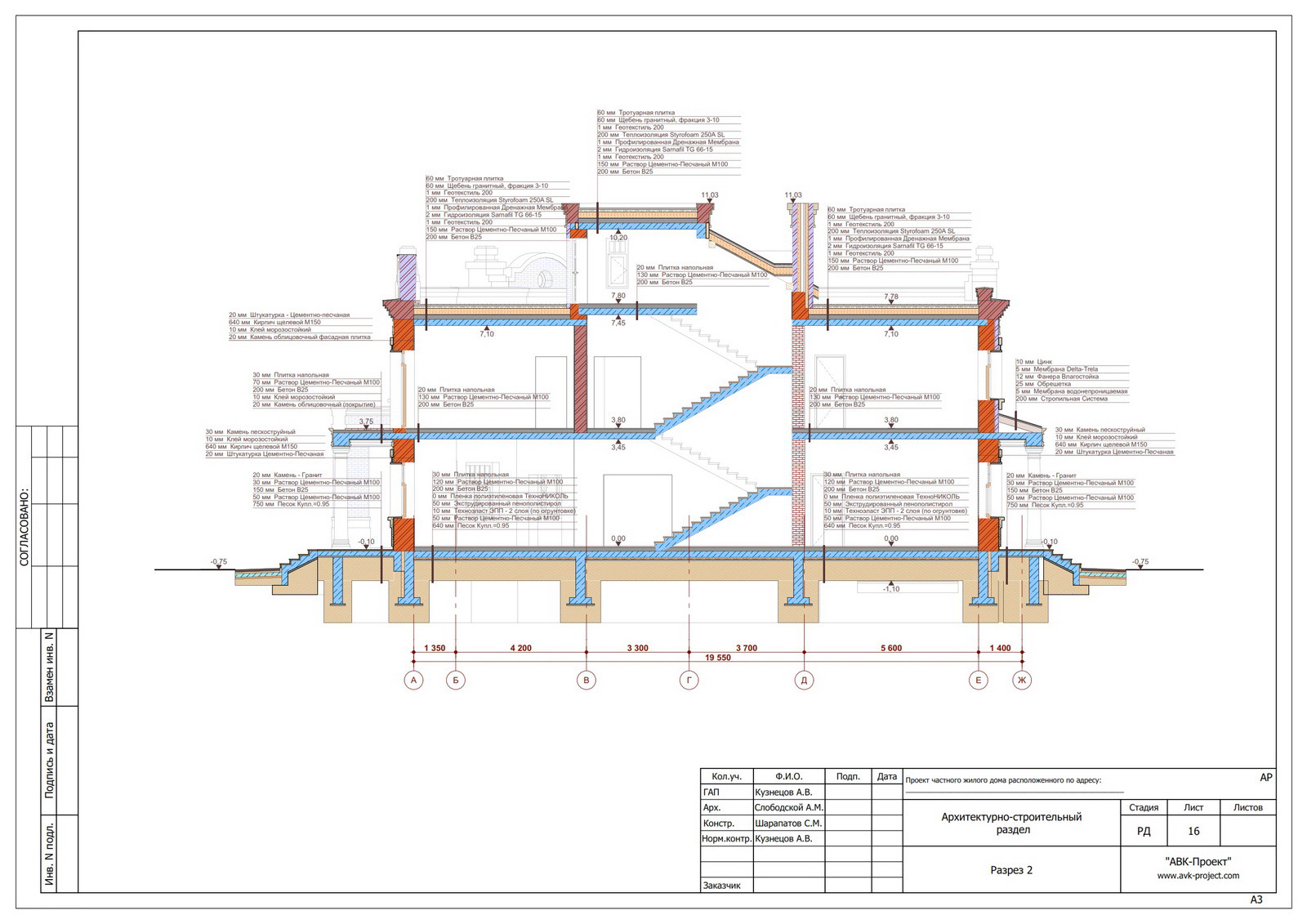

Разрез 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

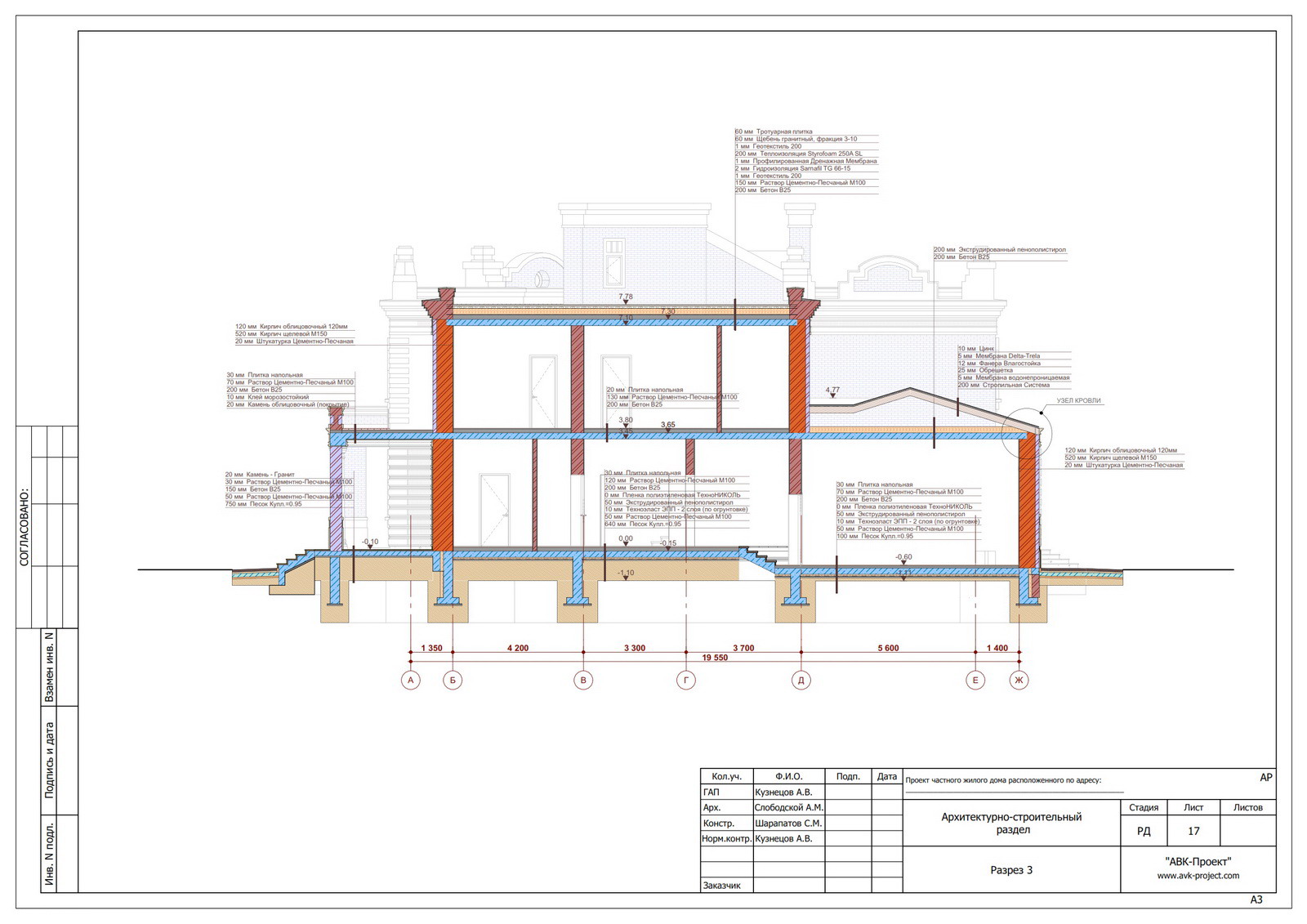

Разрез 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Разрез 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

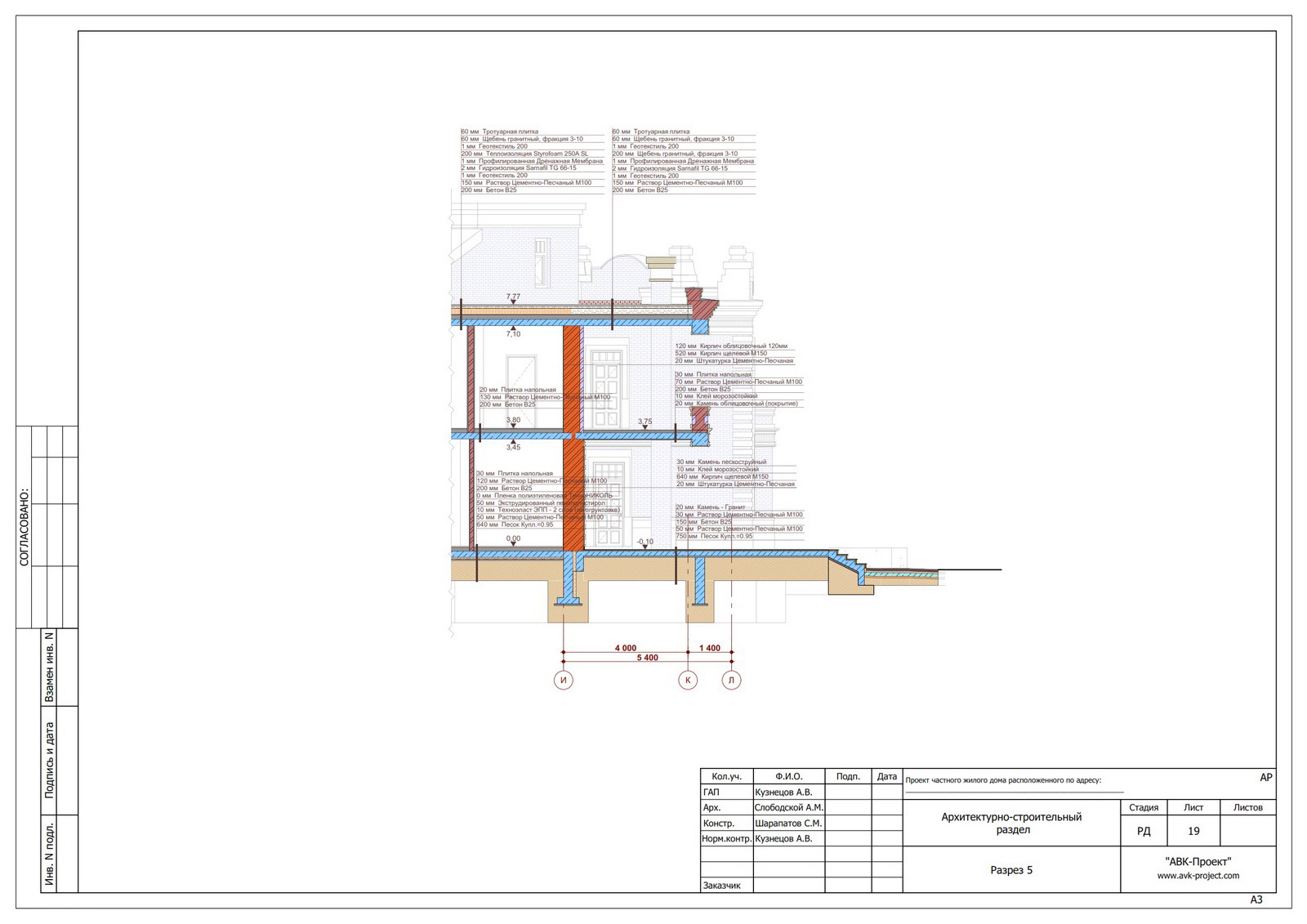

Разрез 5
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

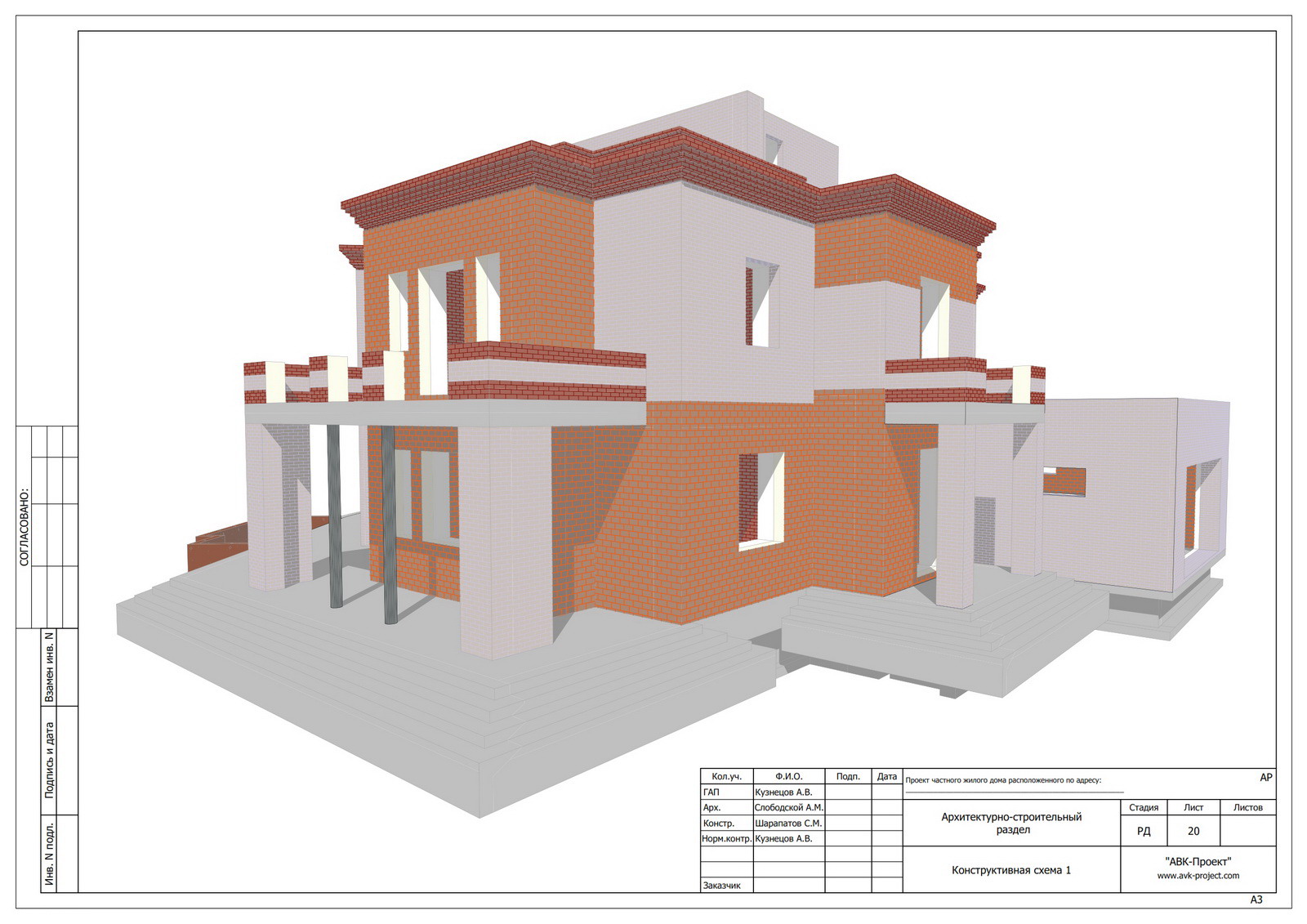

Конструктивная схема 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

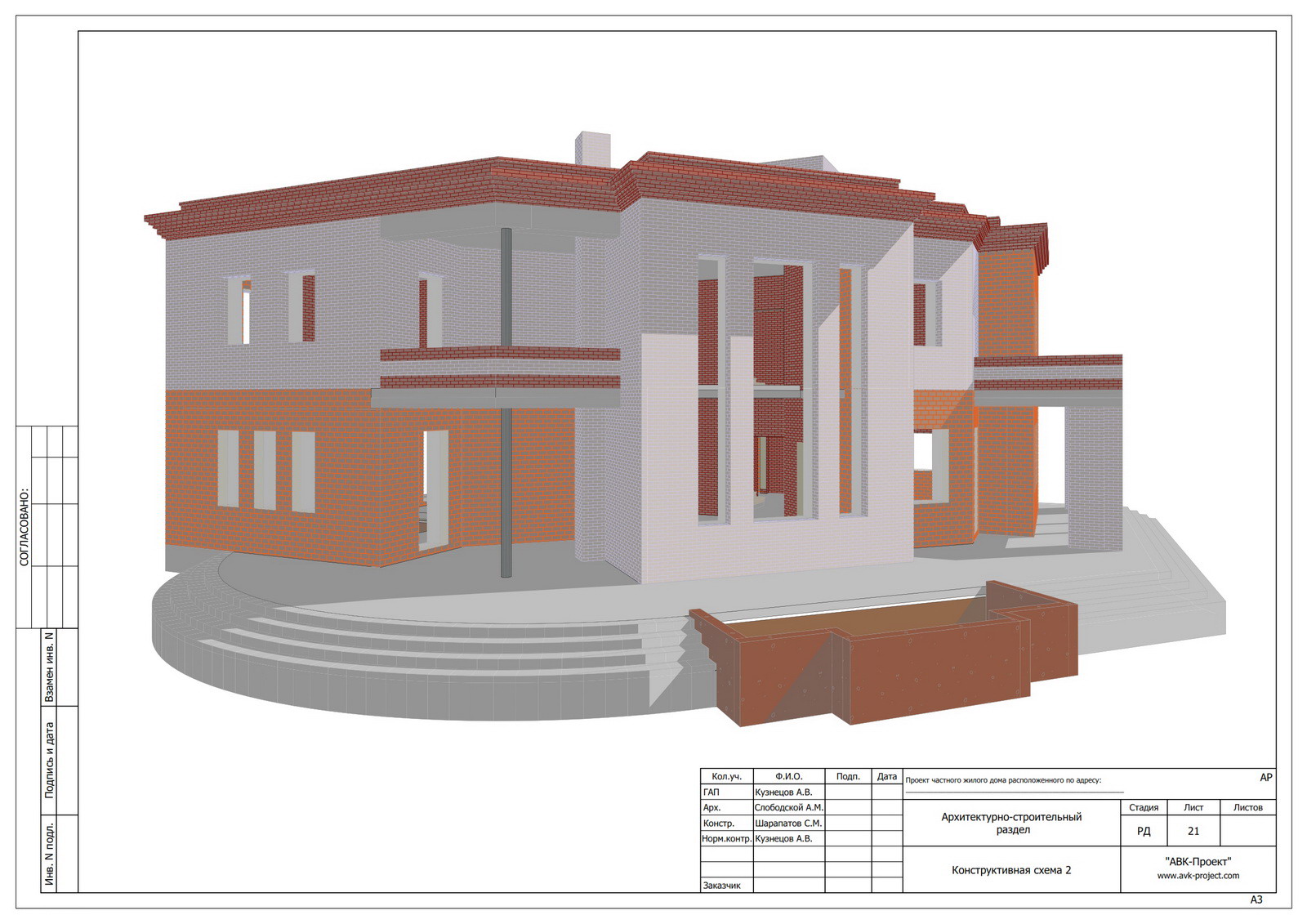

Конструктивная схема 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

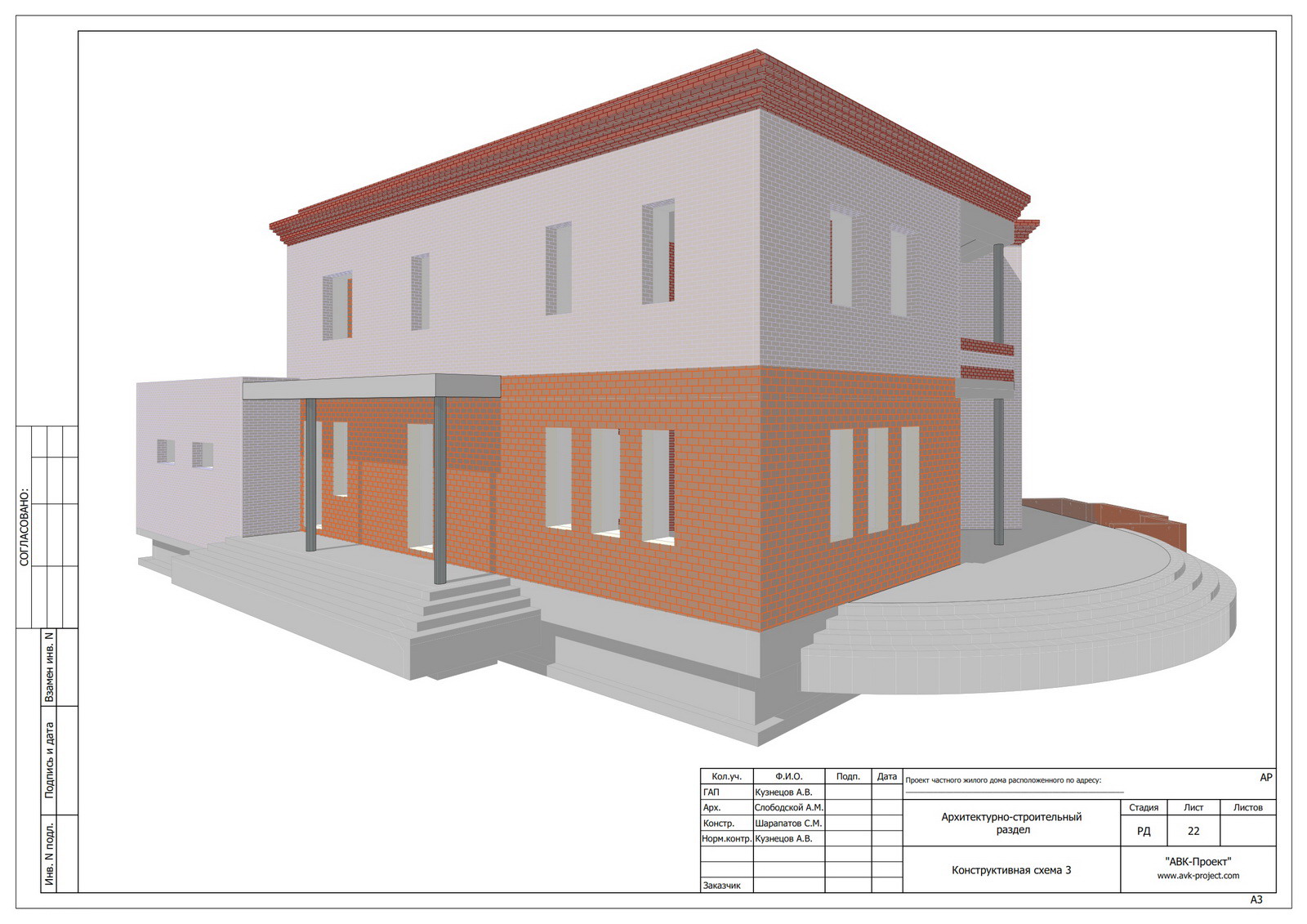

Конструктивная схема 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

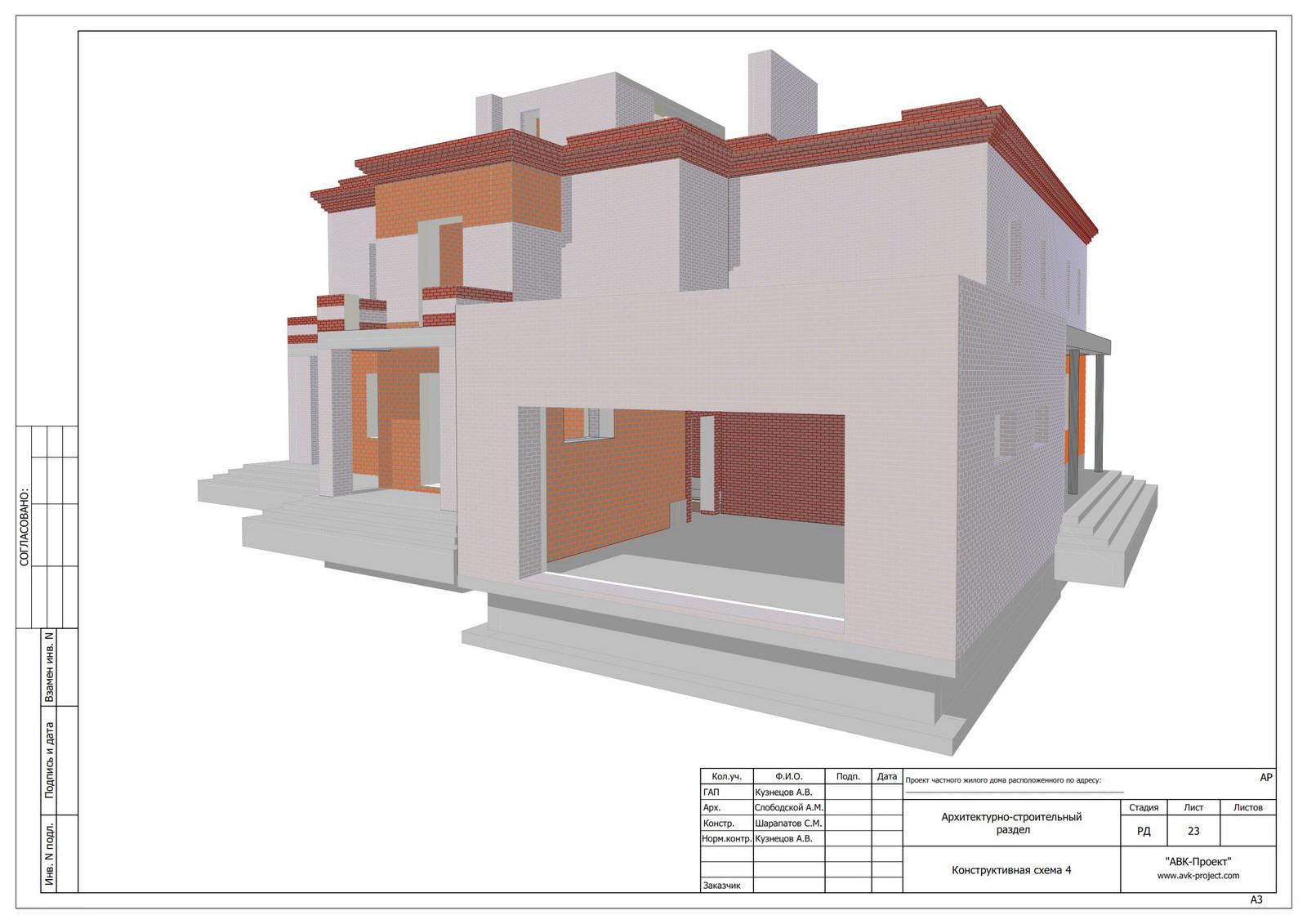

Конструктивная схема 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

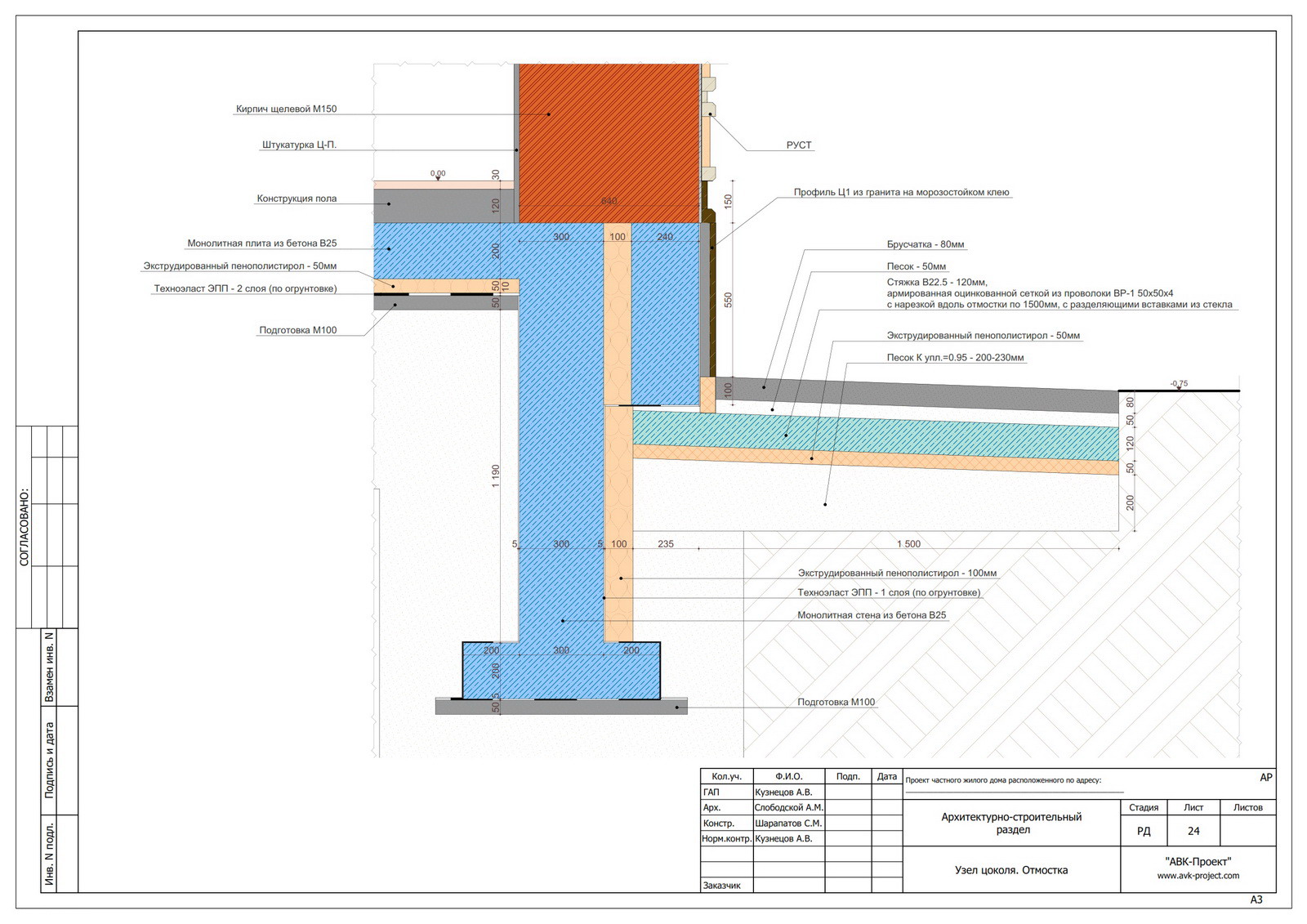

Узел цоколя
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

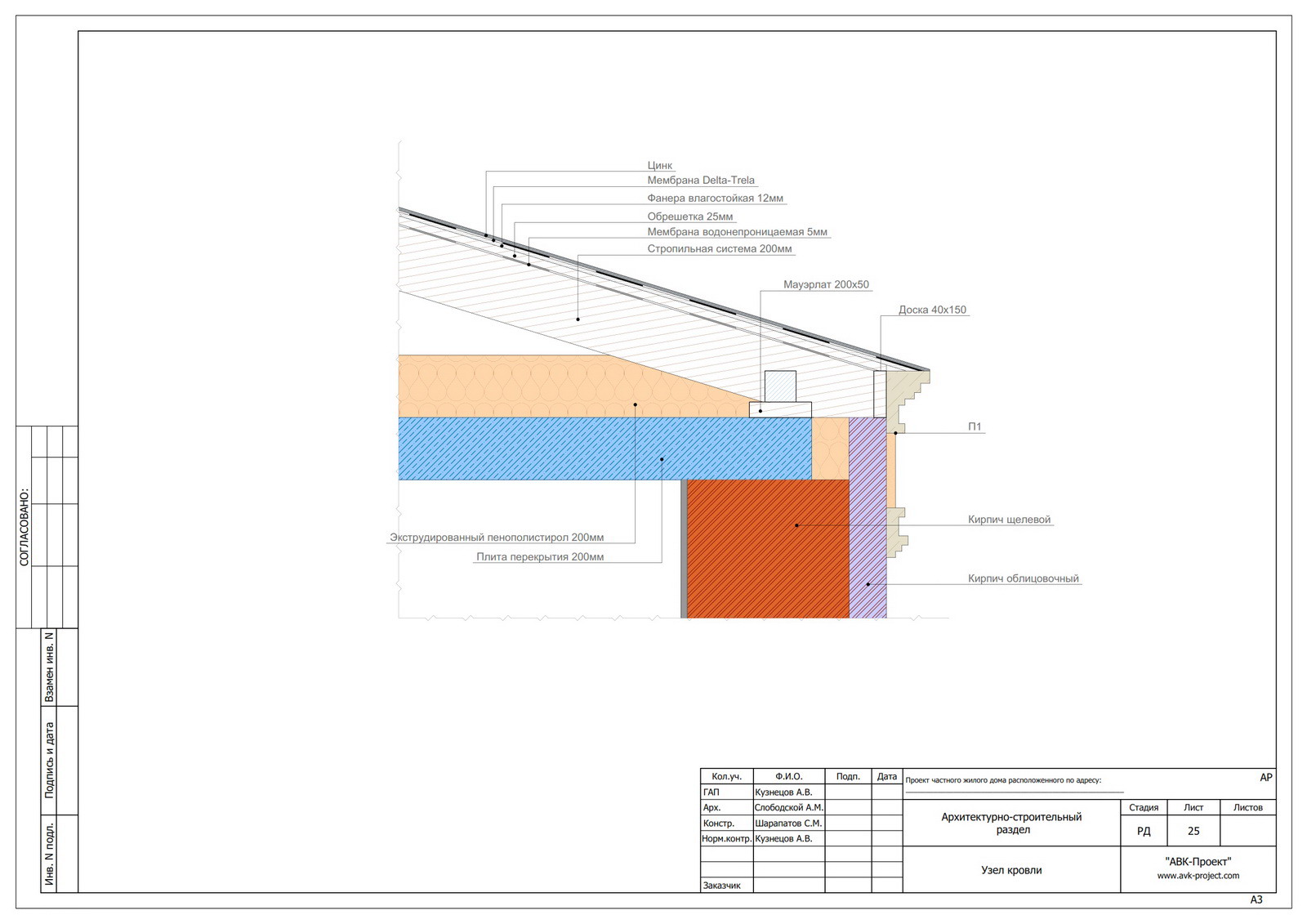

Узел свеса кровли
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

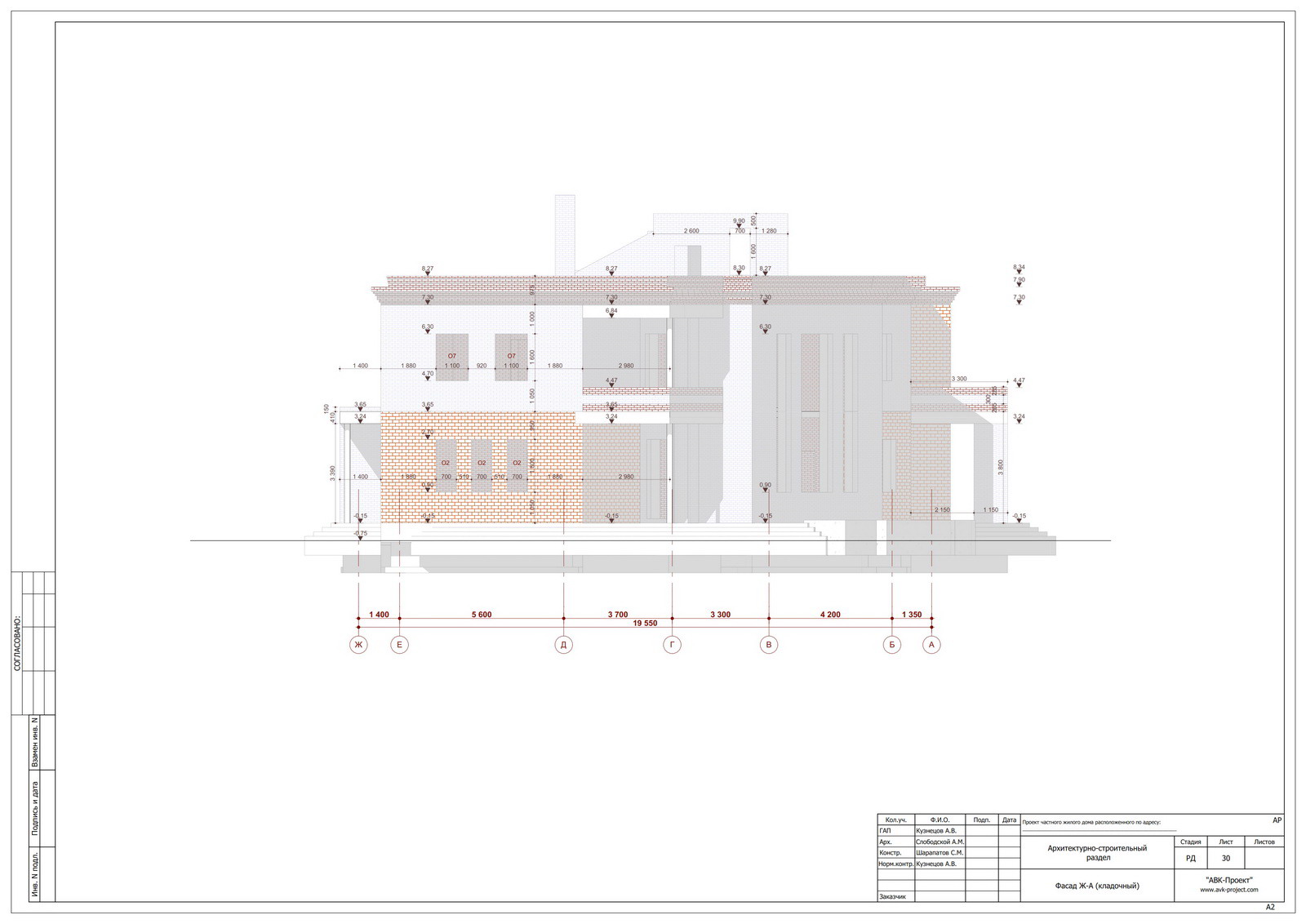

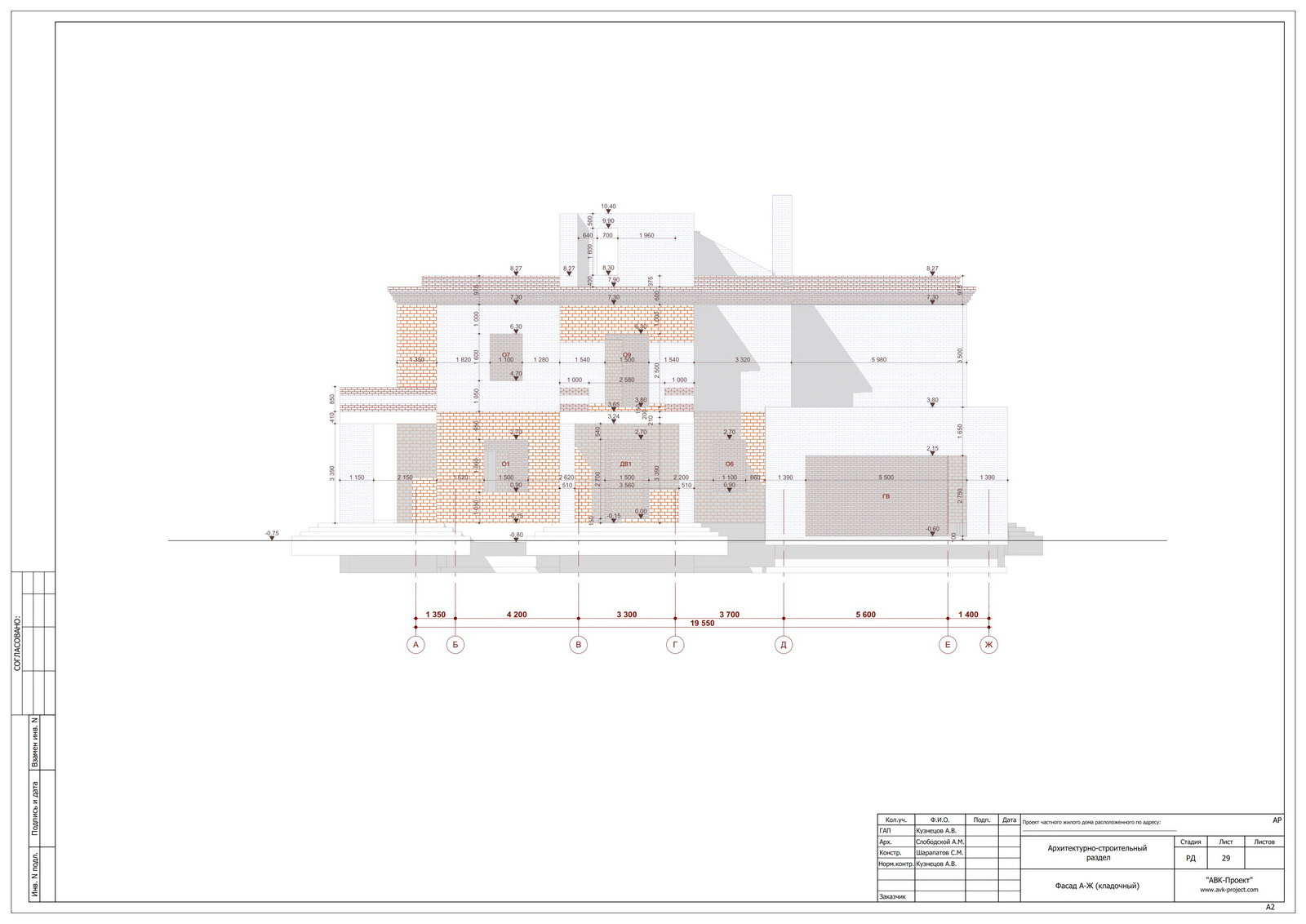

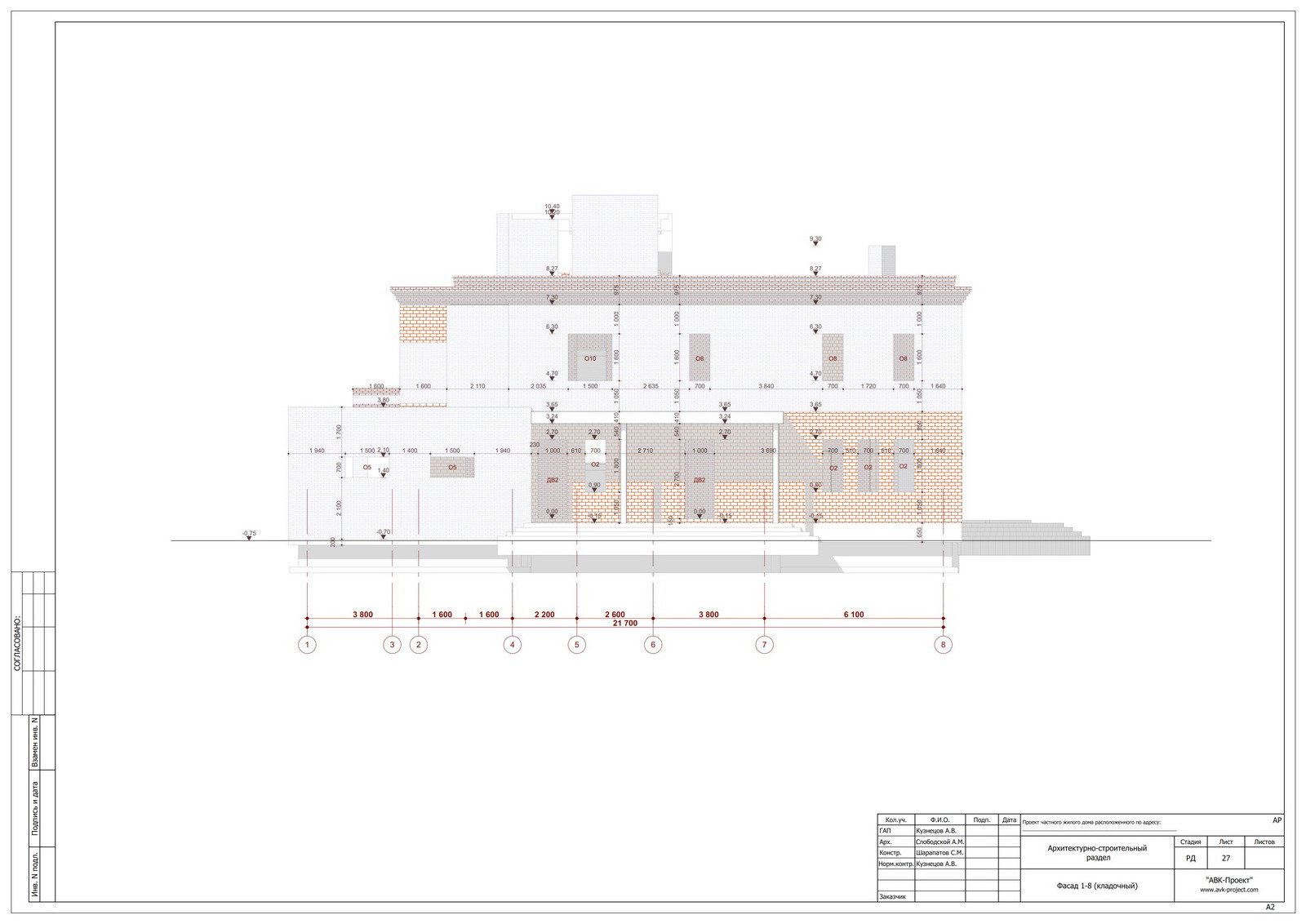

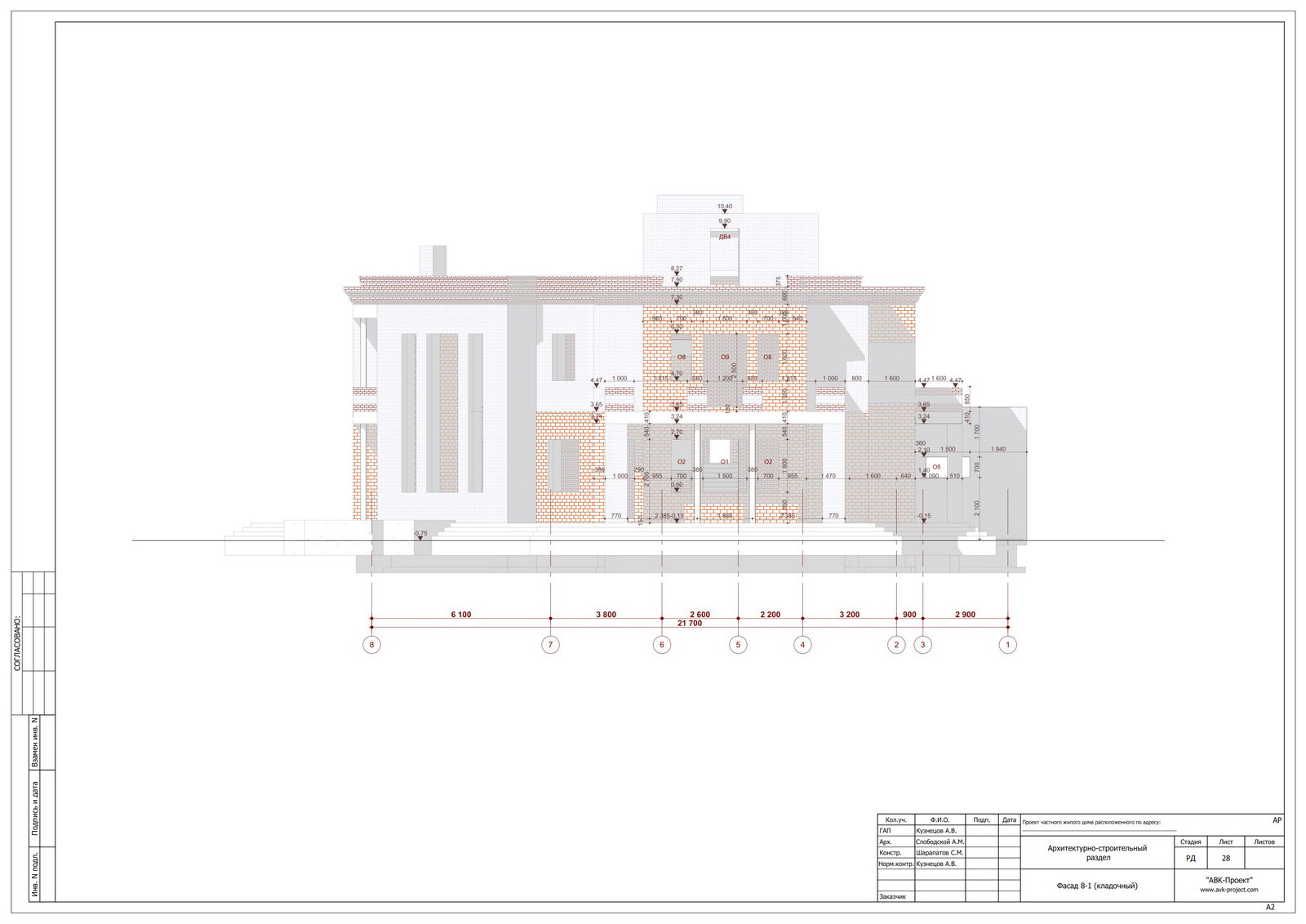

Фасад кладочный 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

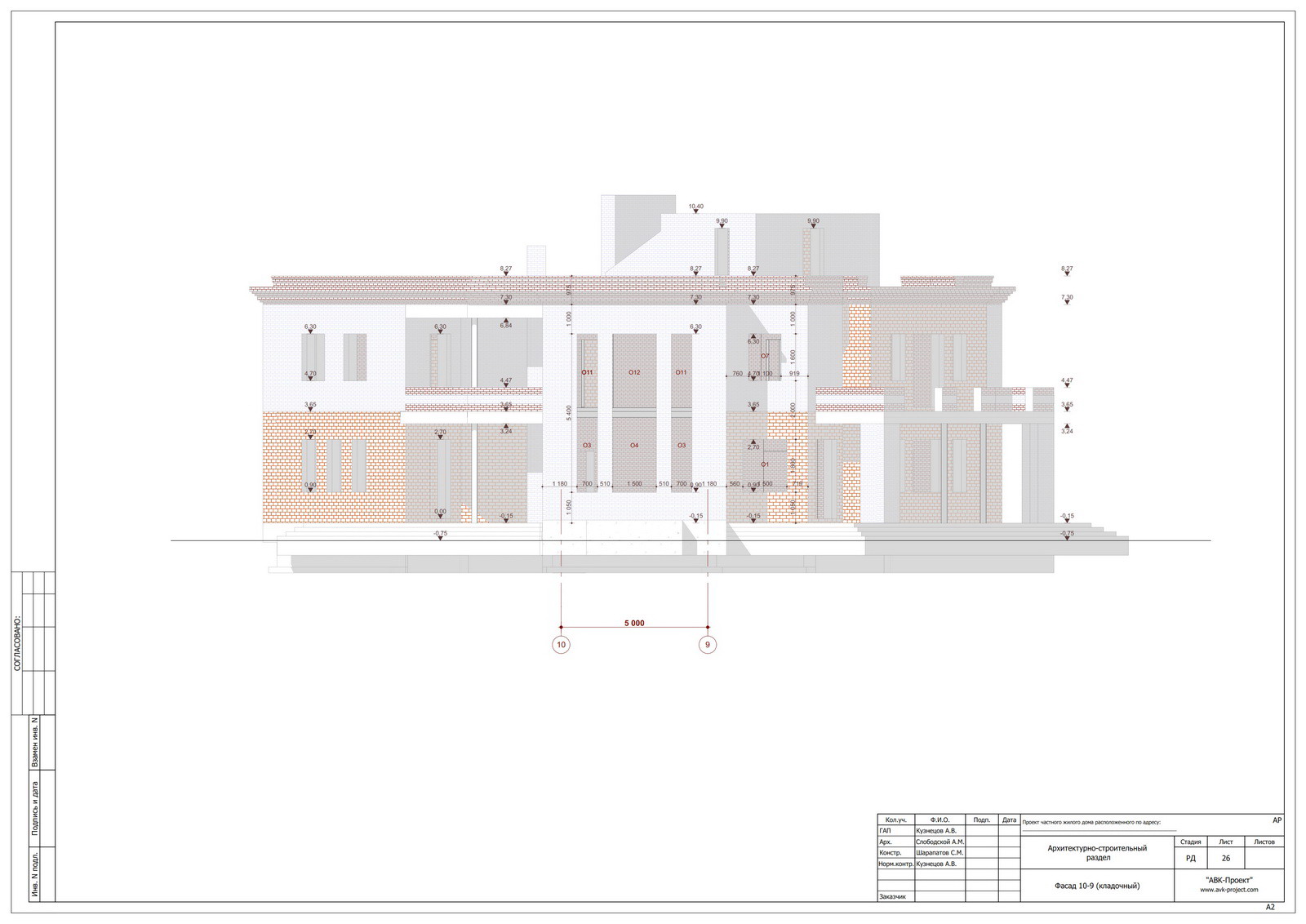

Фасад кладочный 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Фасад кладочный 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Фасад кладочный 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Фасад кладочный 5
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

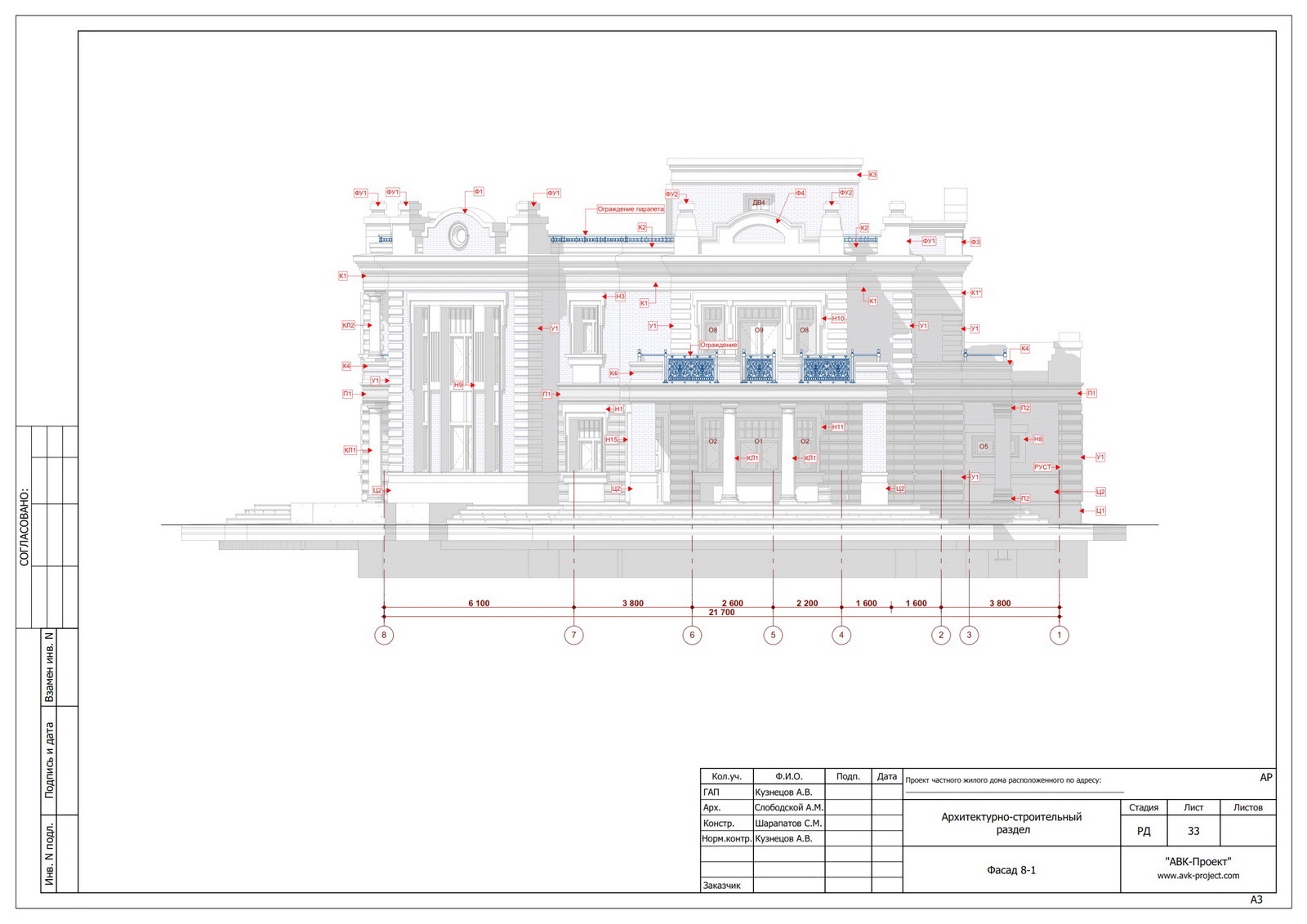

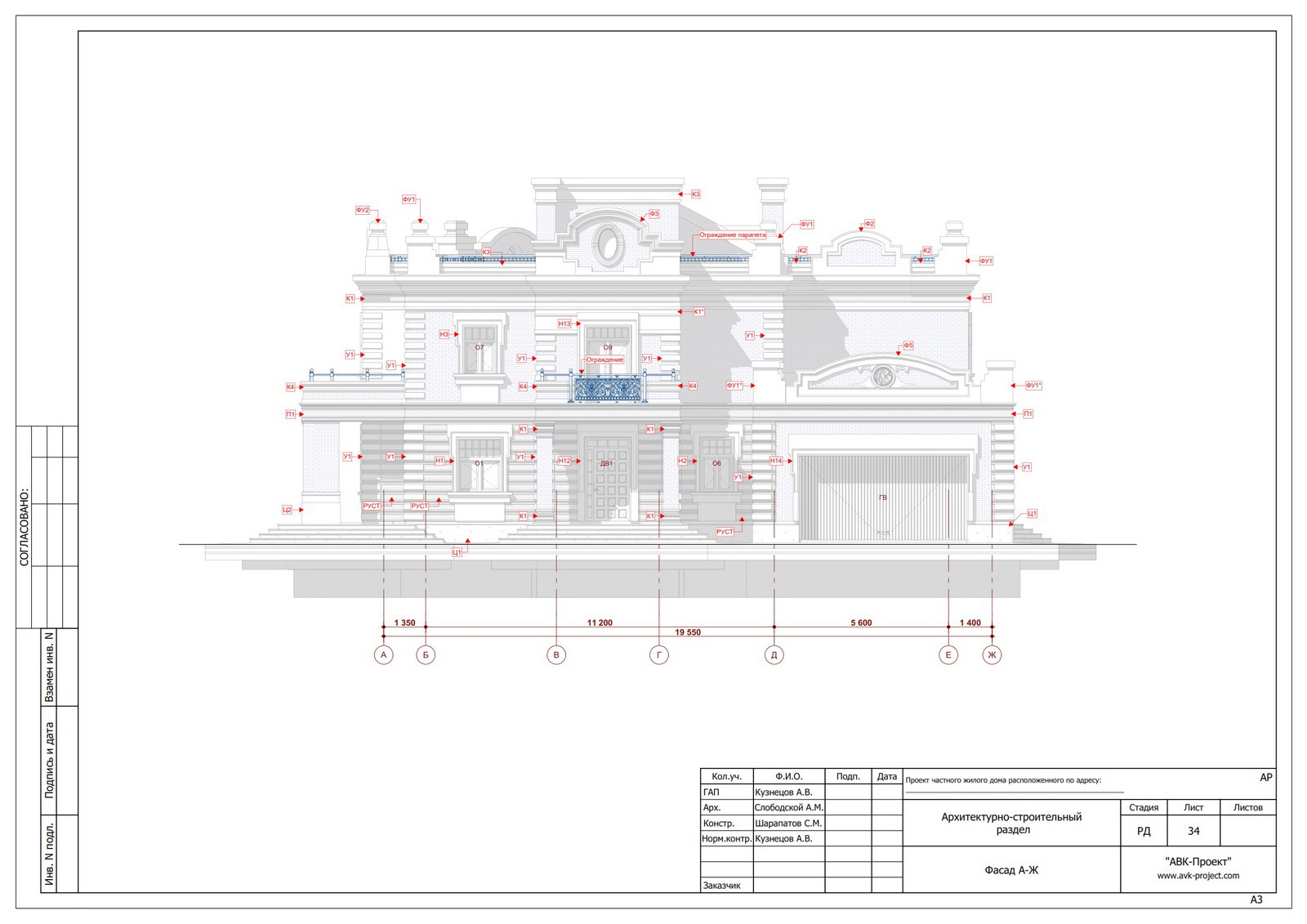

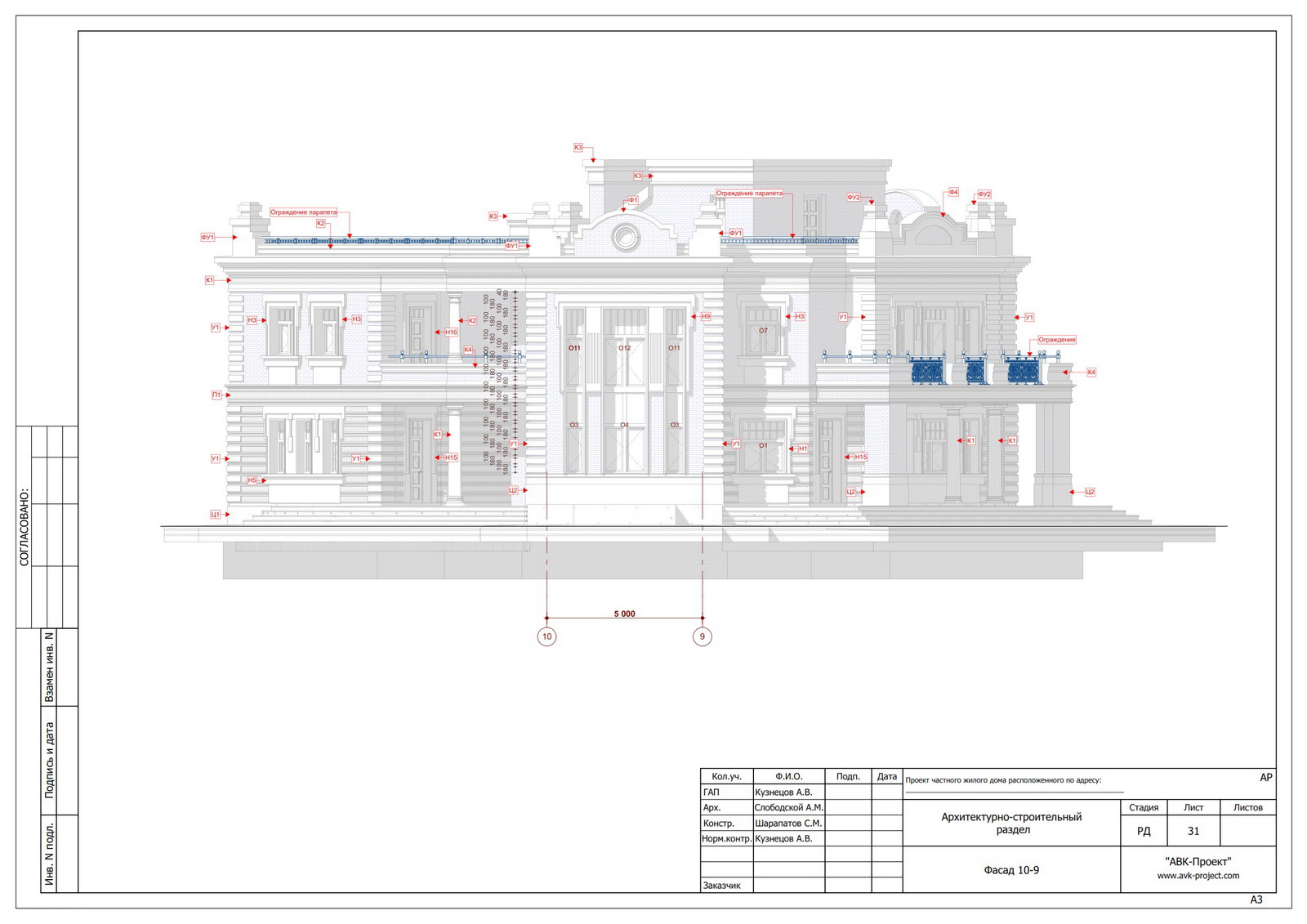

Фасад 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

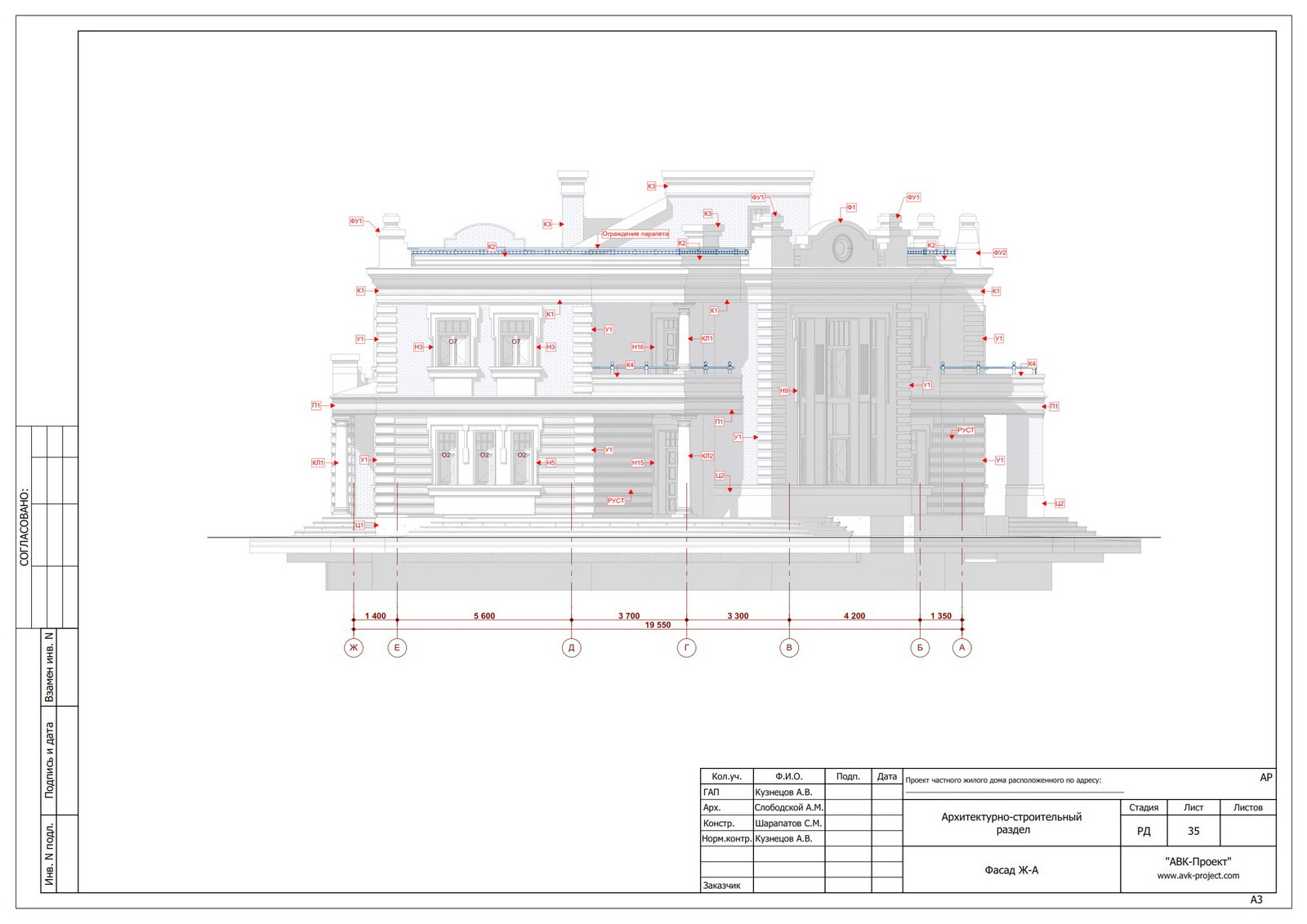

Фасад 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Фасад 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект
Фасад 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Фасад 5
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

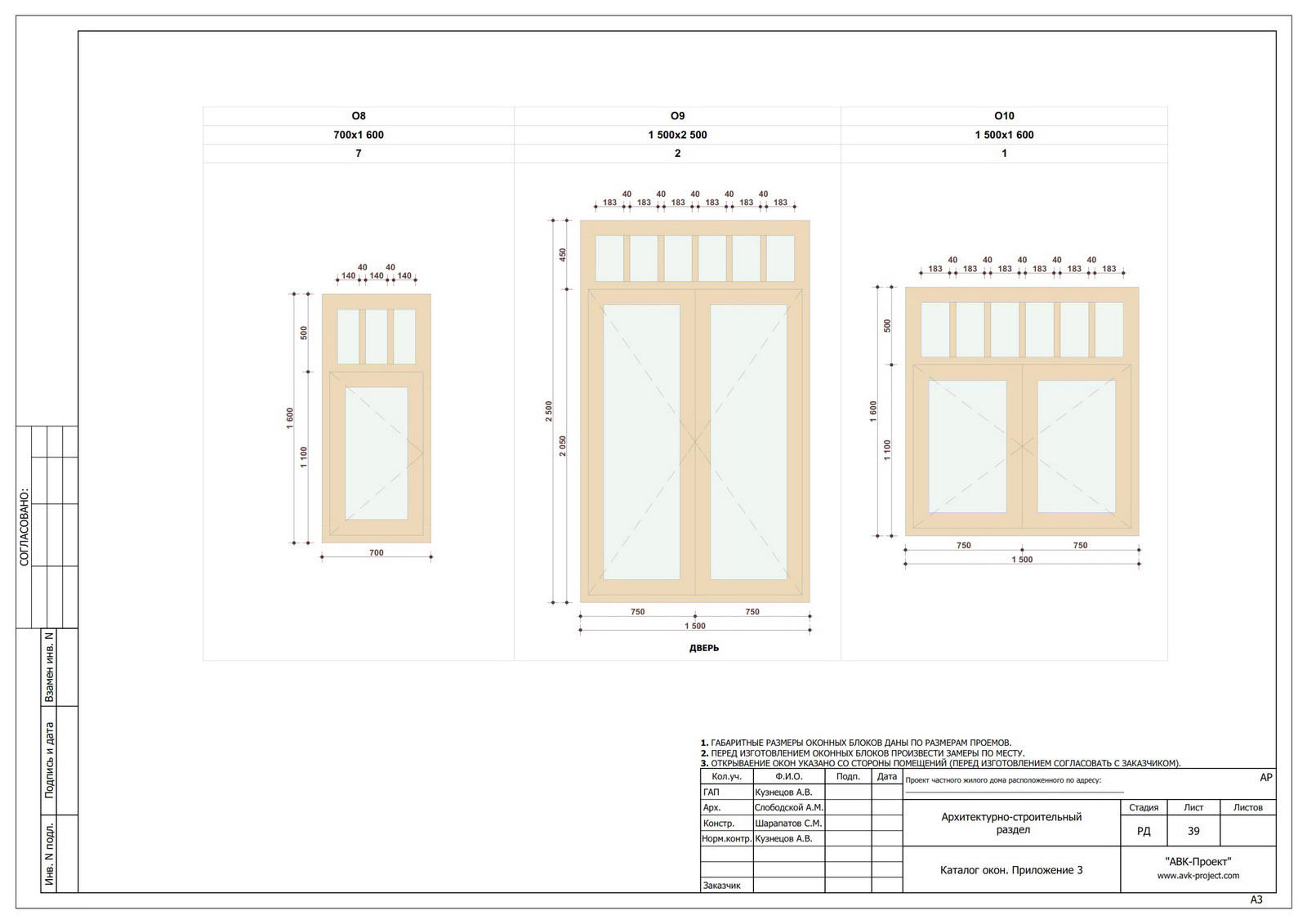

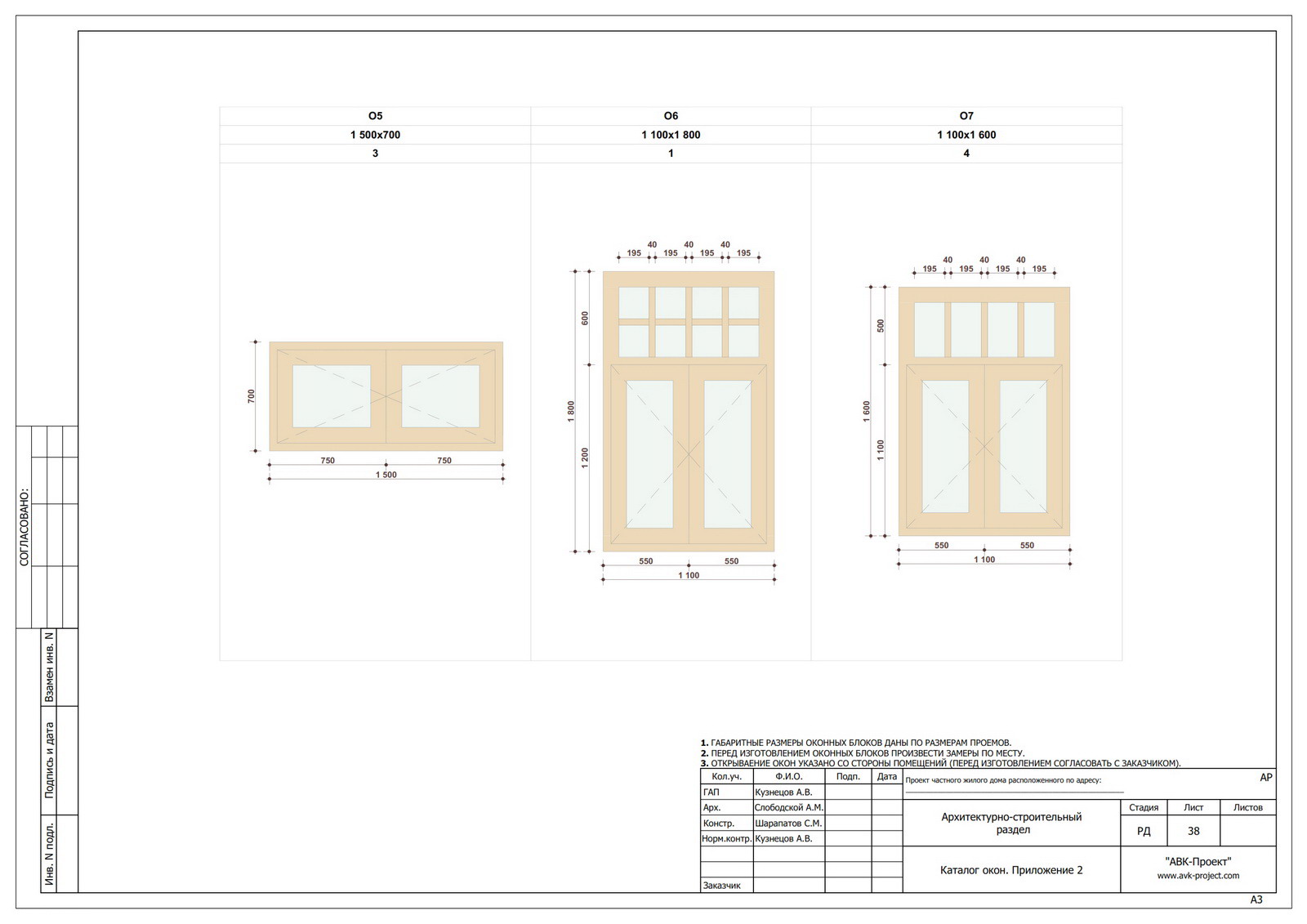

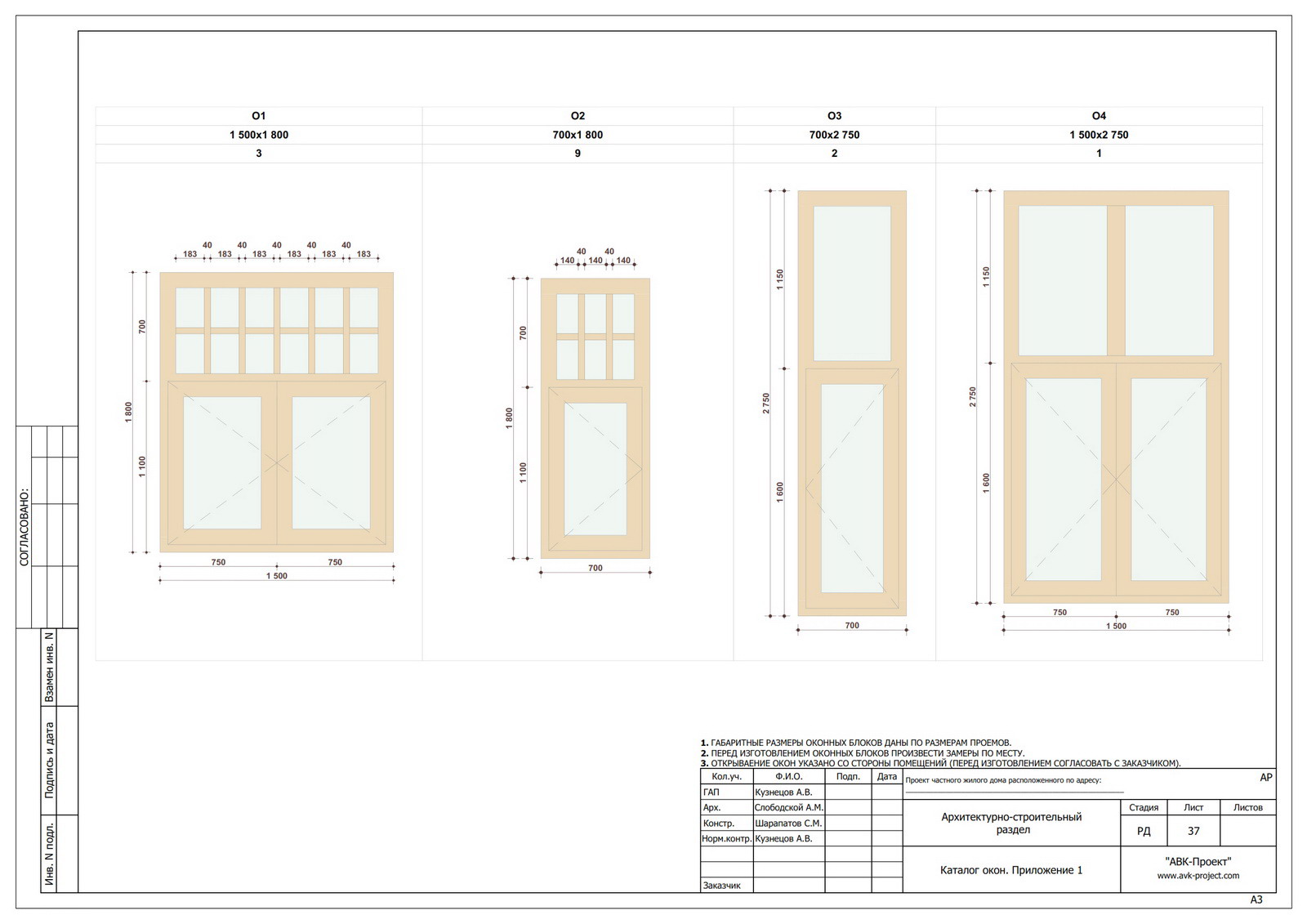

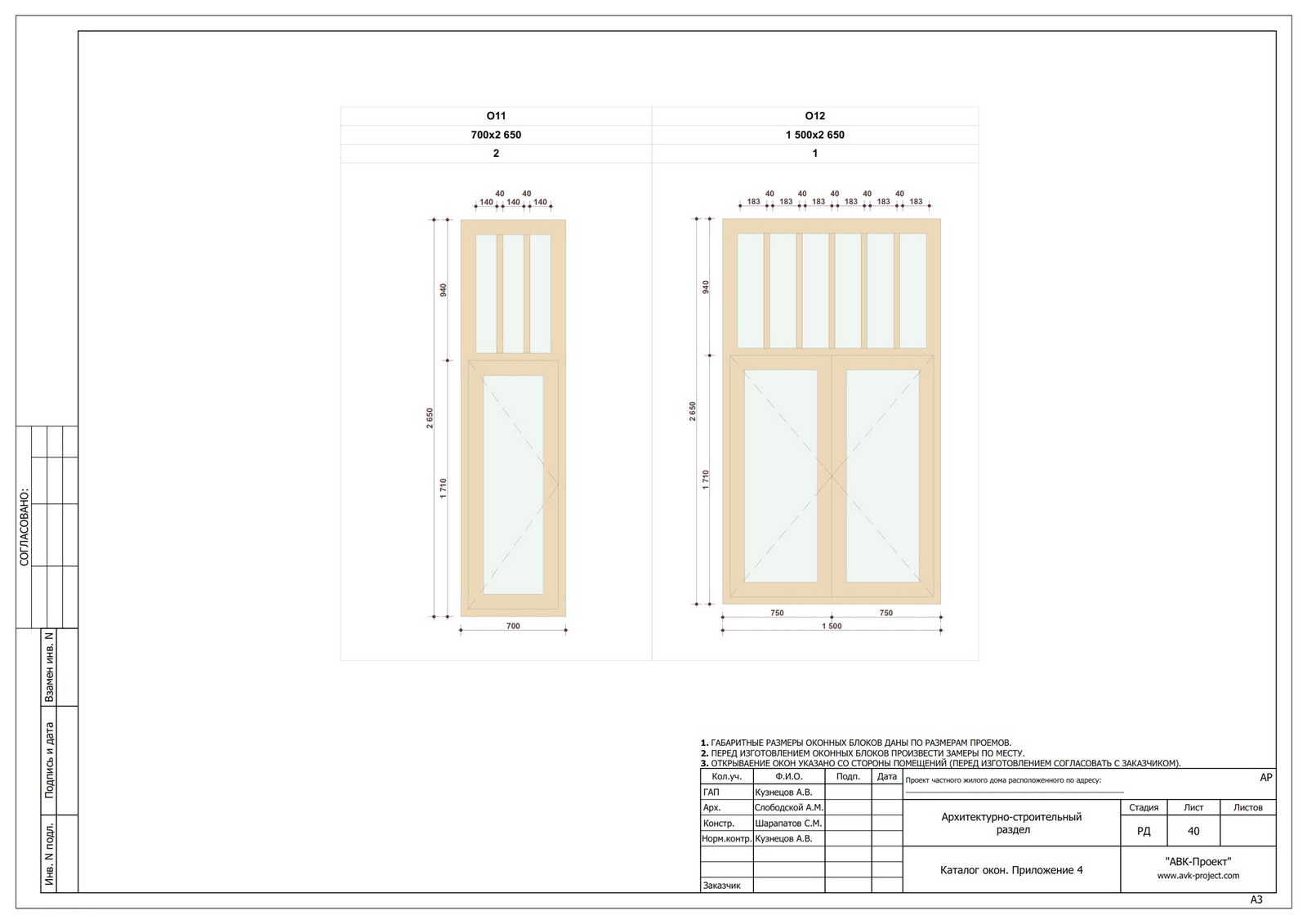

Окна 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Окна 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Окна 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Окна 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект
Ворота
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

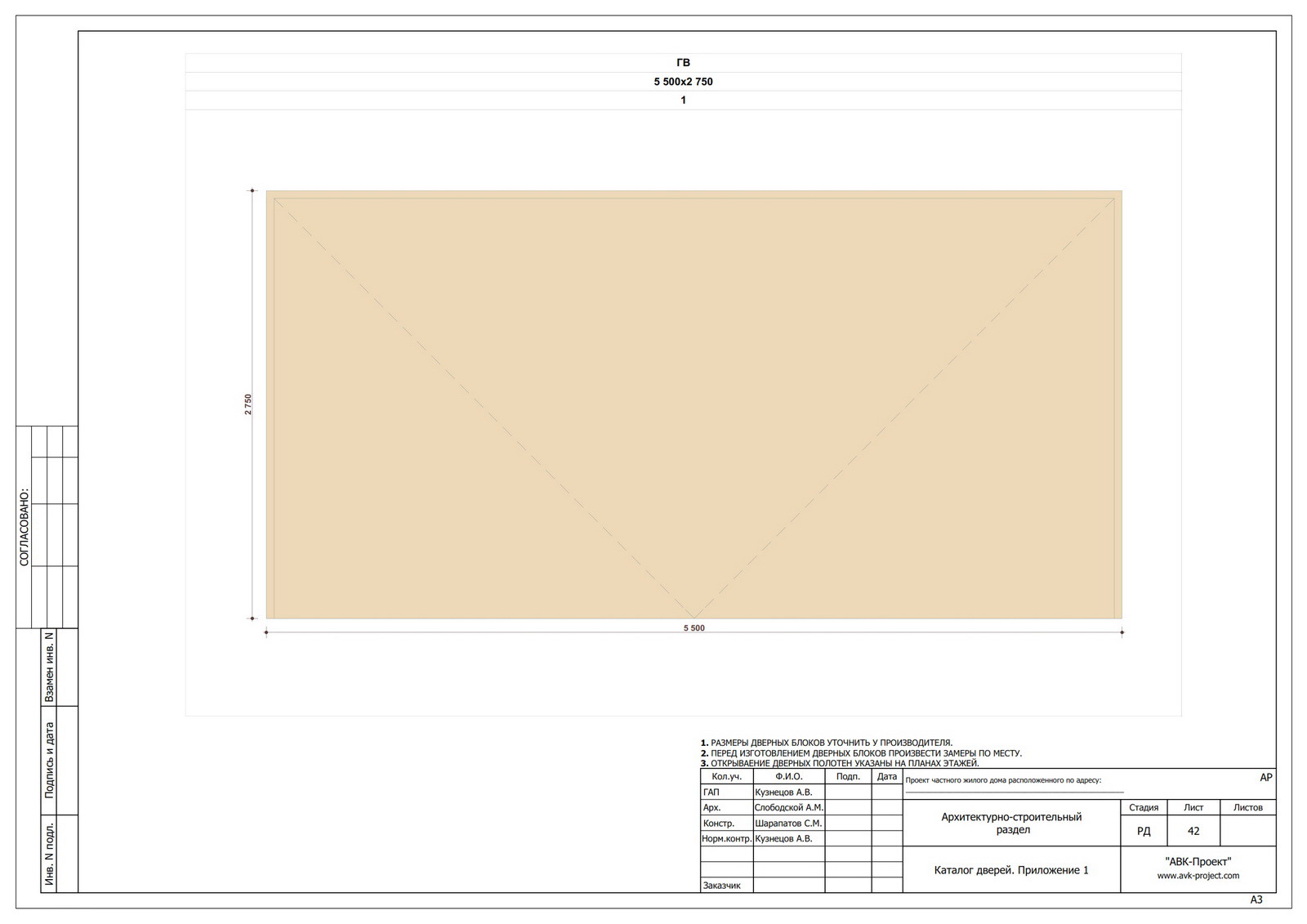

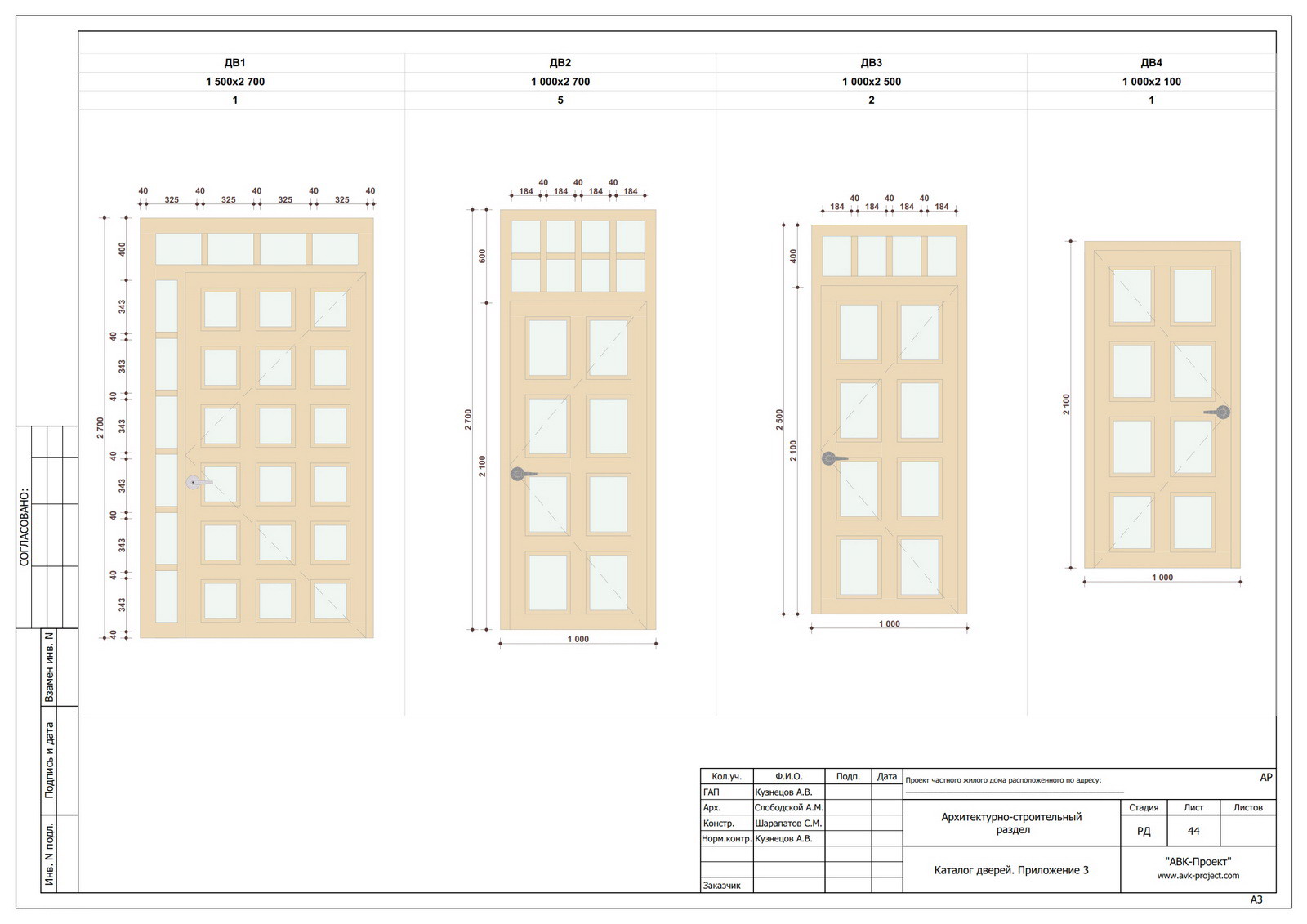

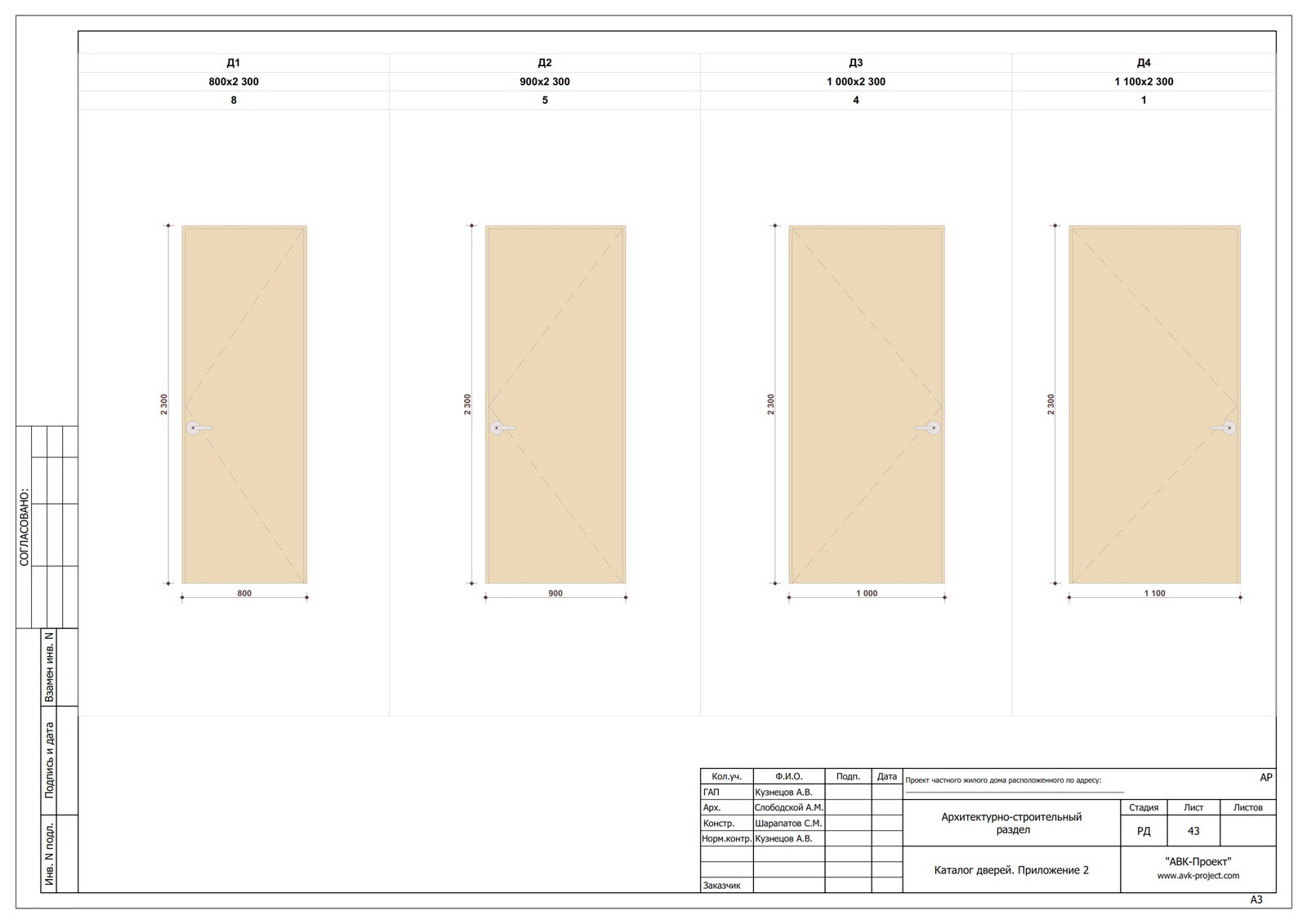

Двери 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Двери 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

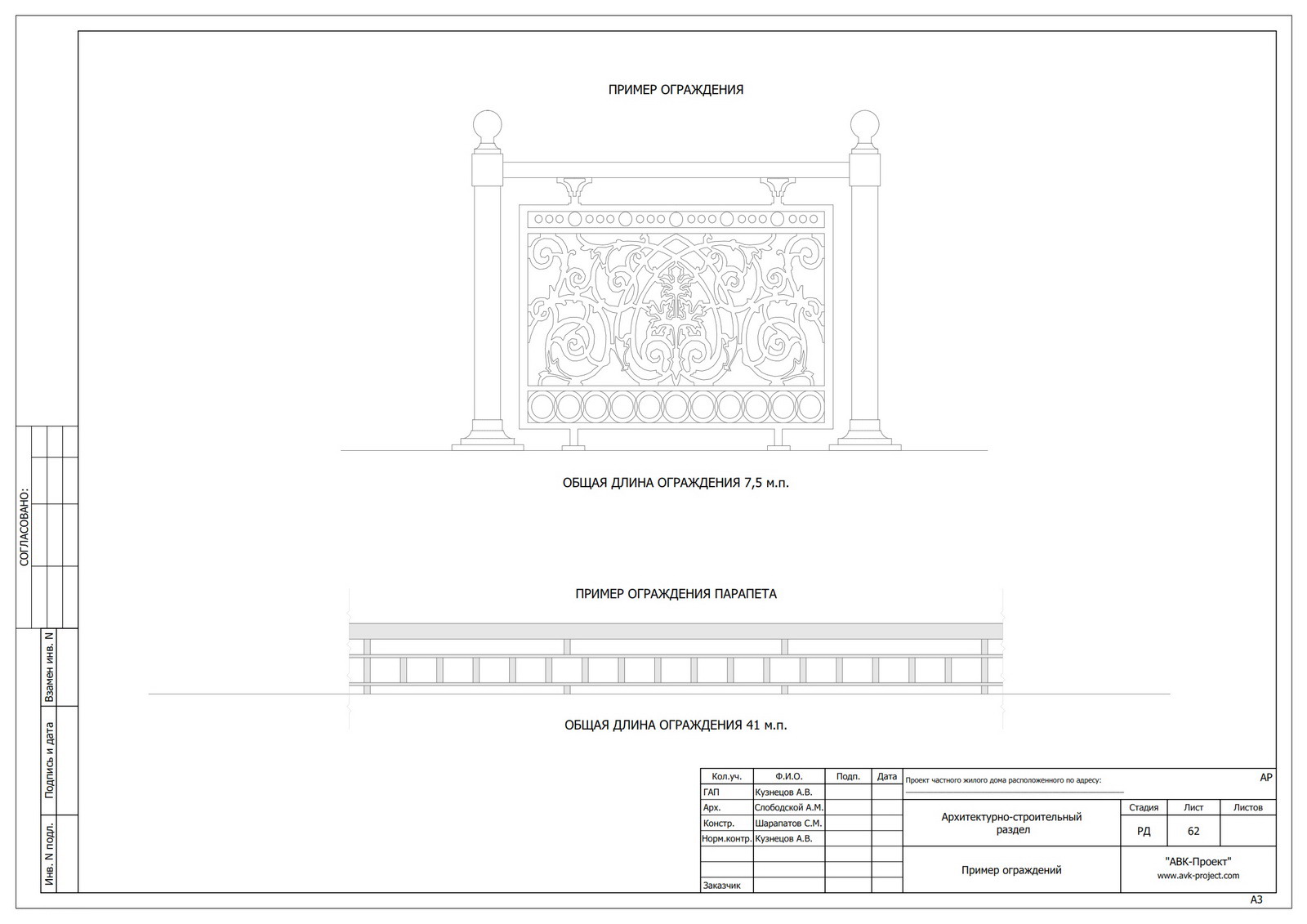

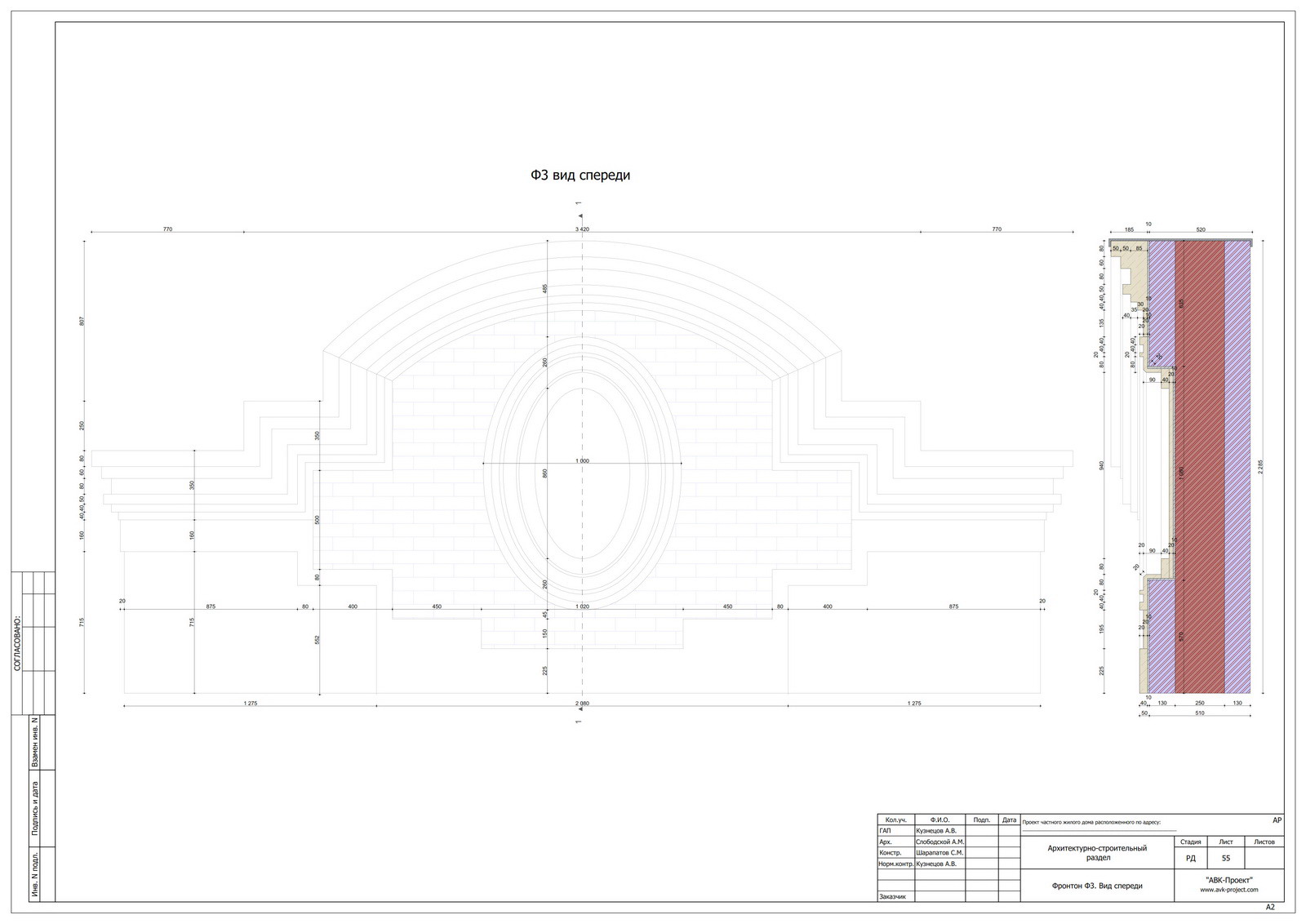

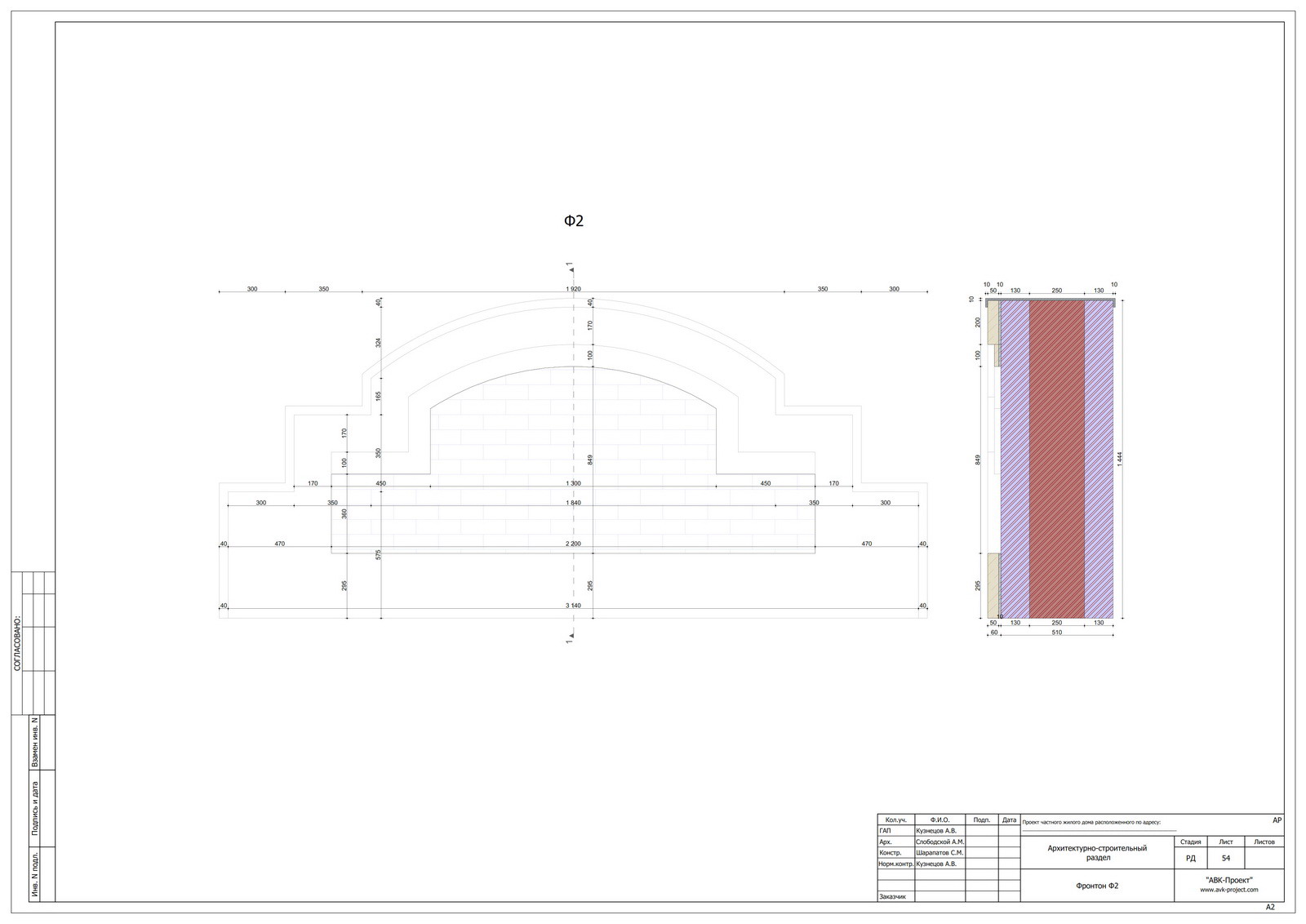

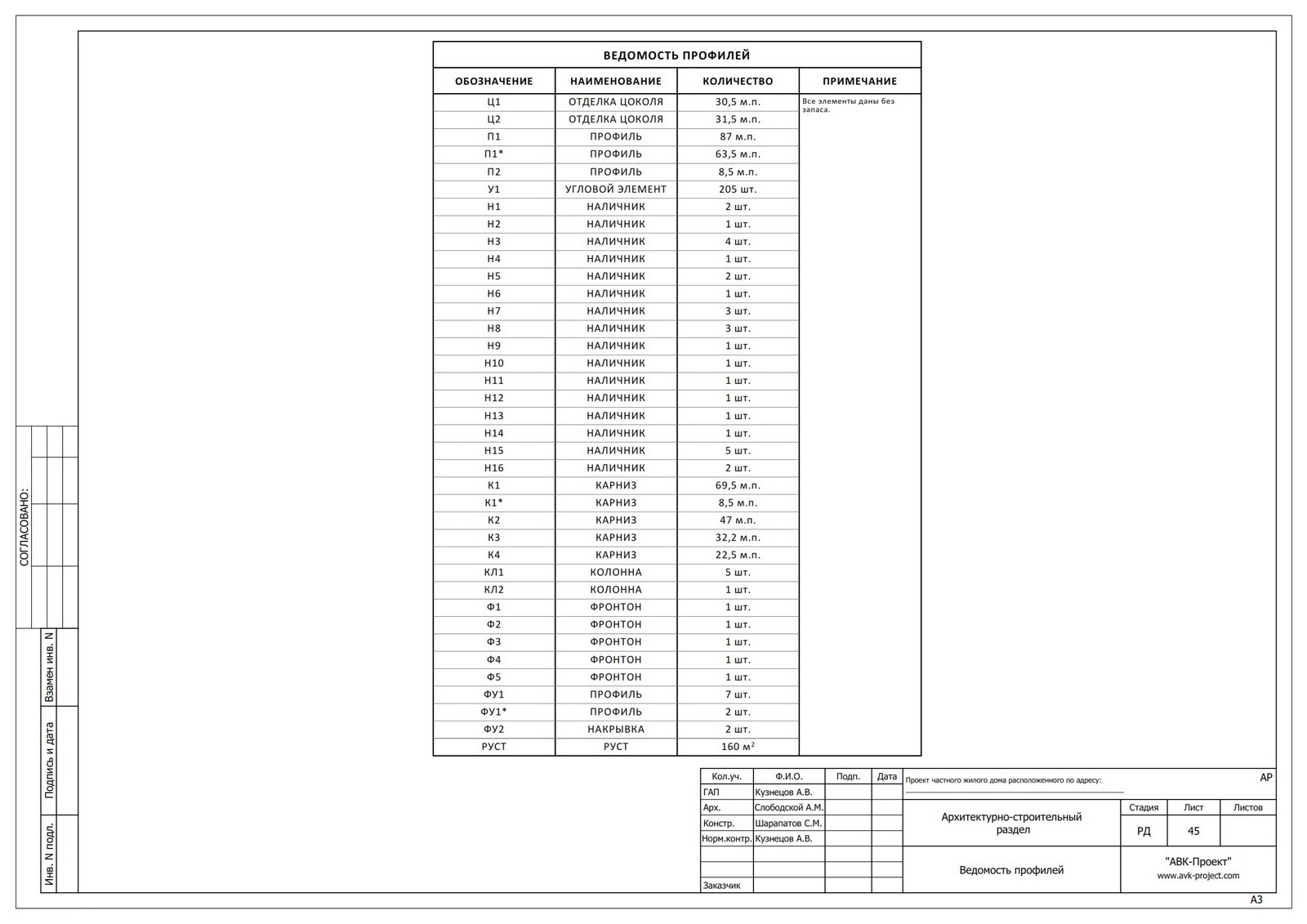

Спецификация декоративных эл-ов 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

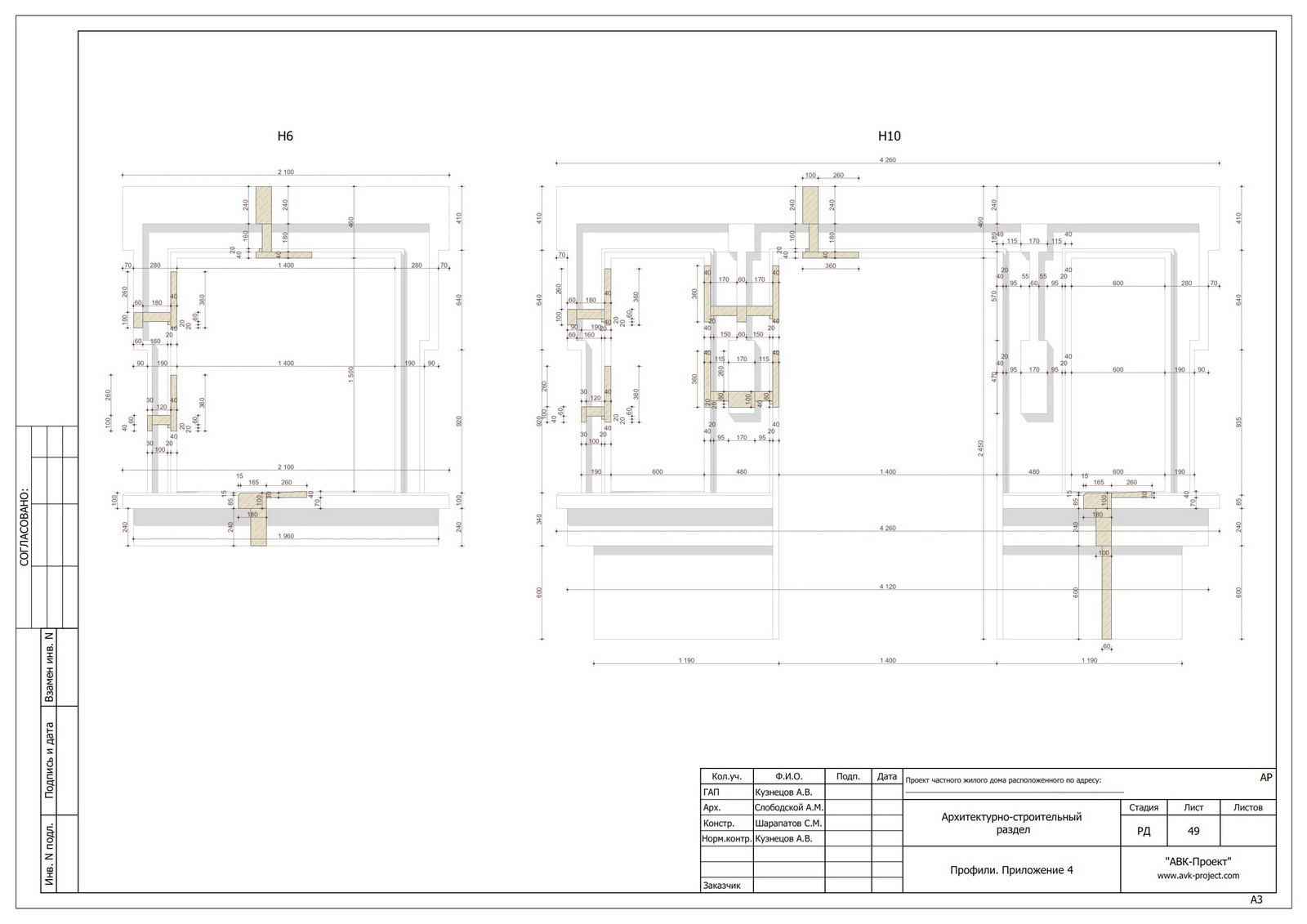

Спецификация декоративных эл-ов 5
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 6
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект
Спецификация декоративных эл-ов 7
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

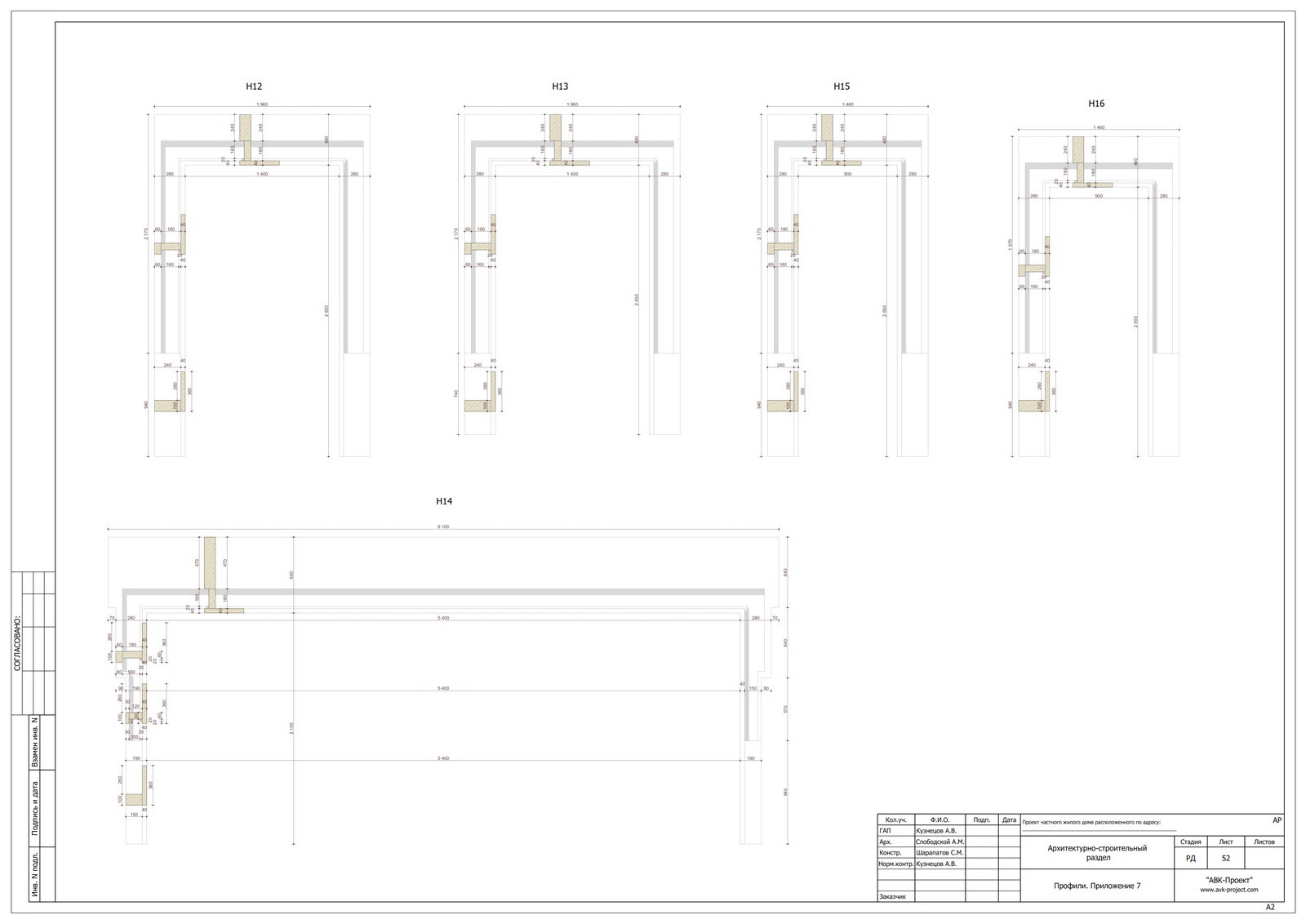

Спецификация декоративных эл-ов 8
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 9

Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 10
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Спецификация декоративных эл-ов 11
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

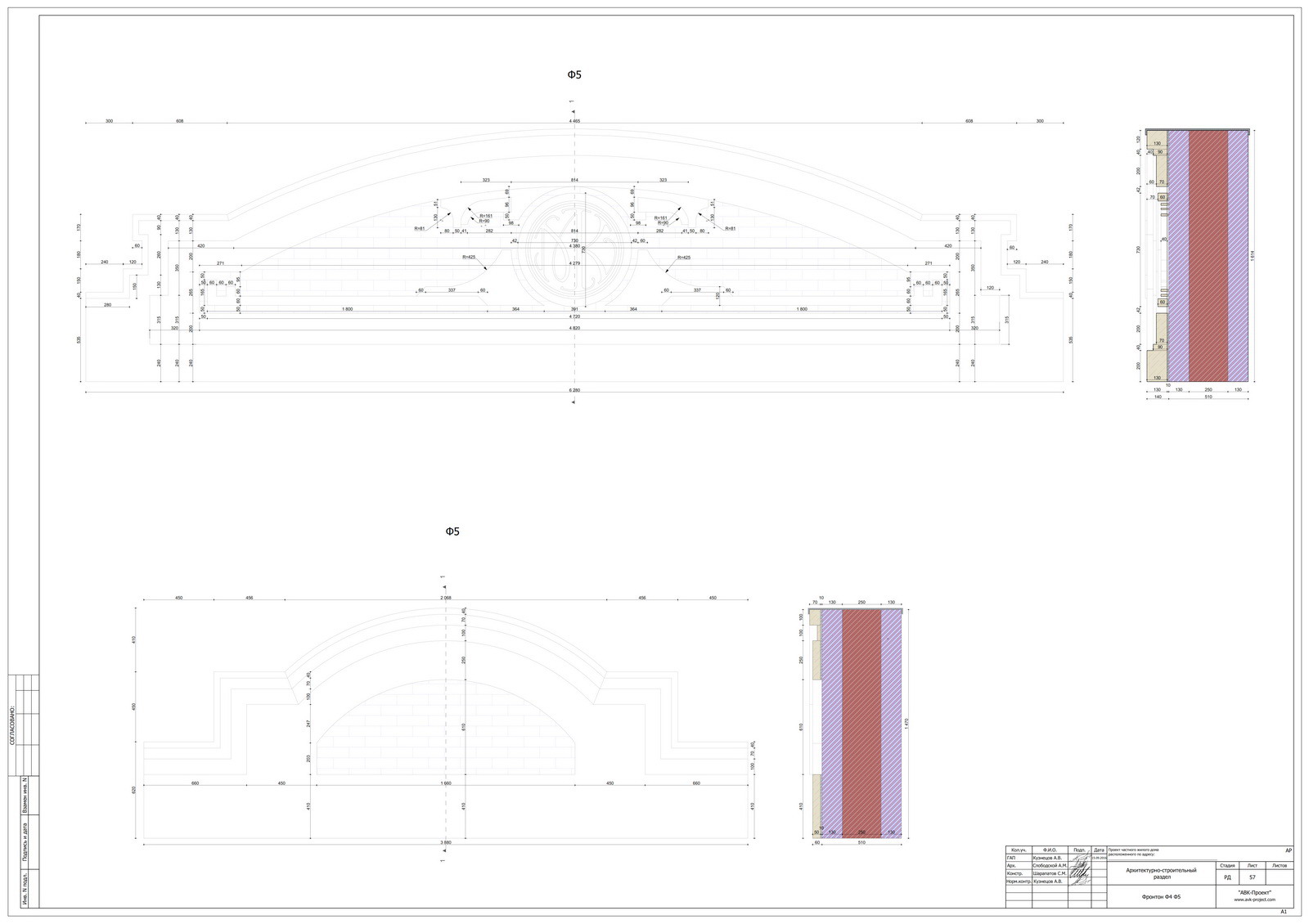

Спецификация декоративных эл-ов 12
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

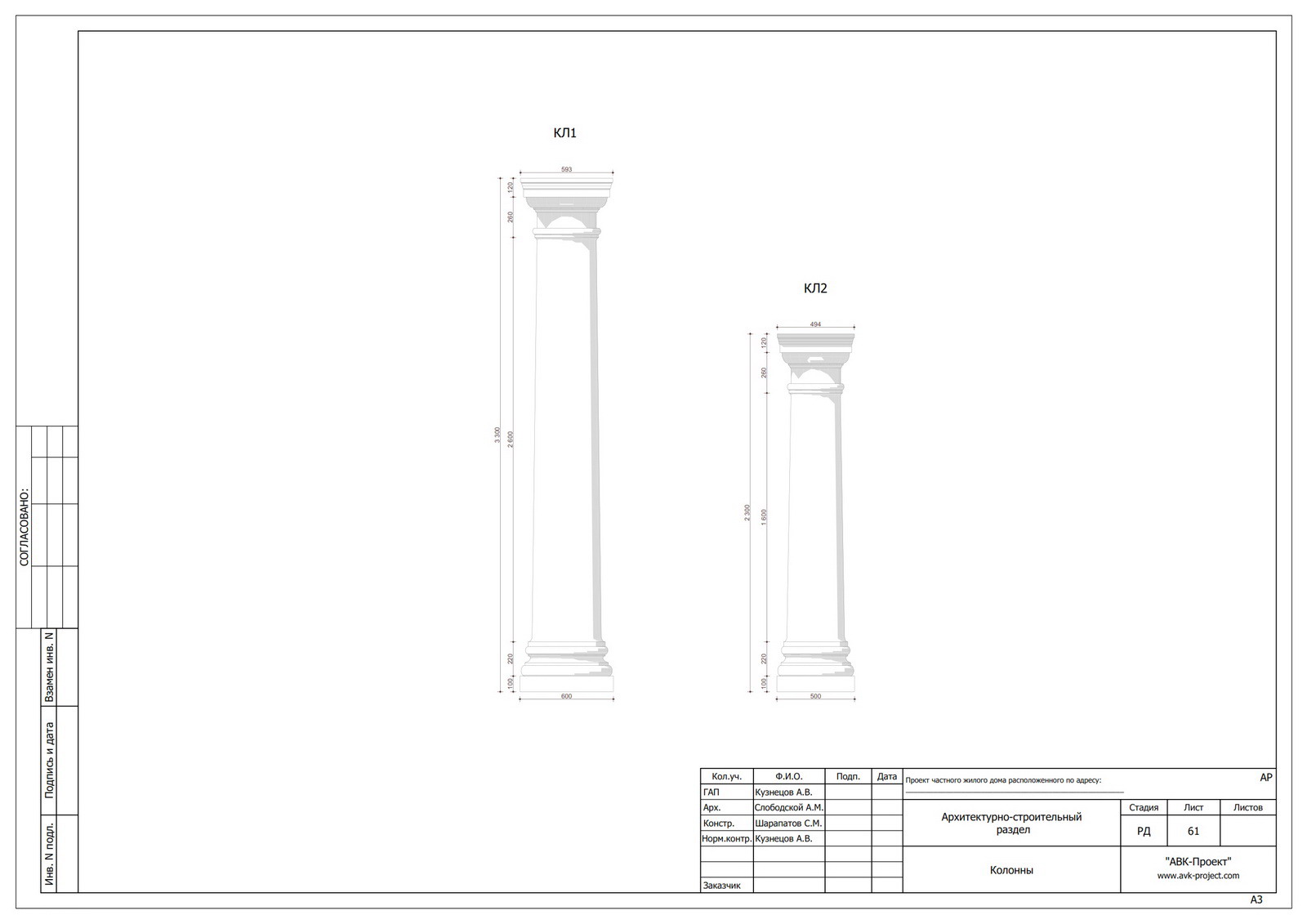

Спецификация декоративных эл-ов 13
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

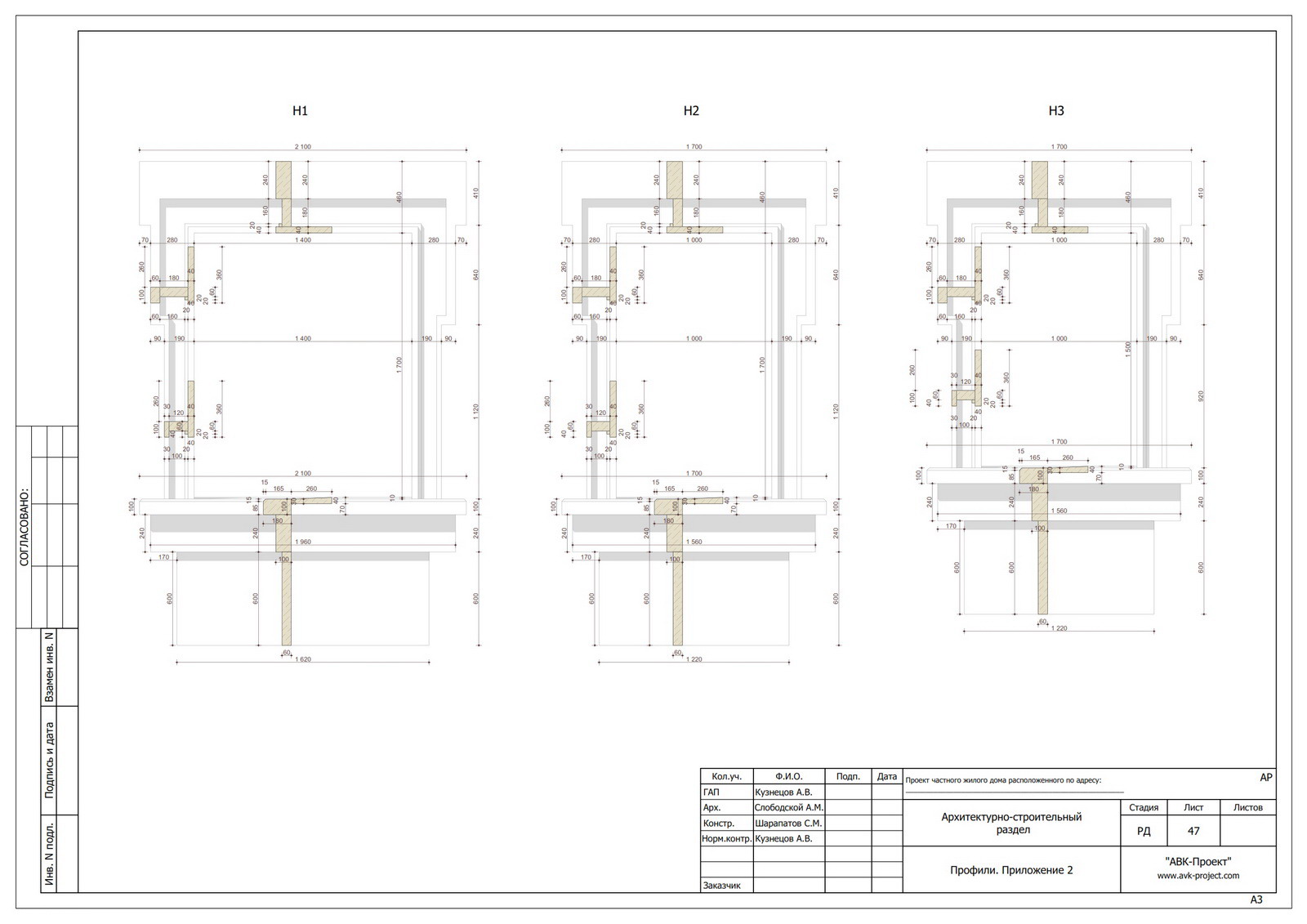

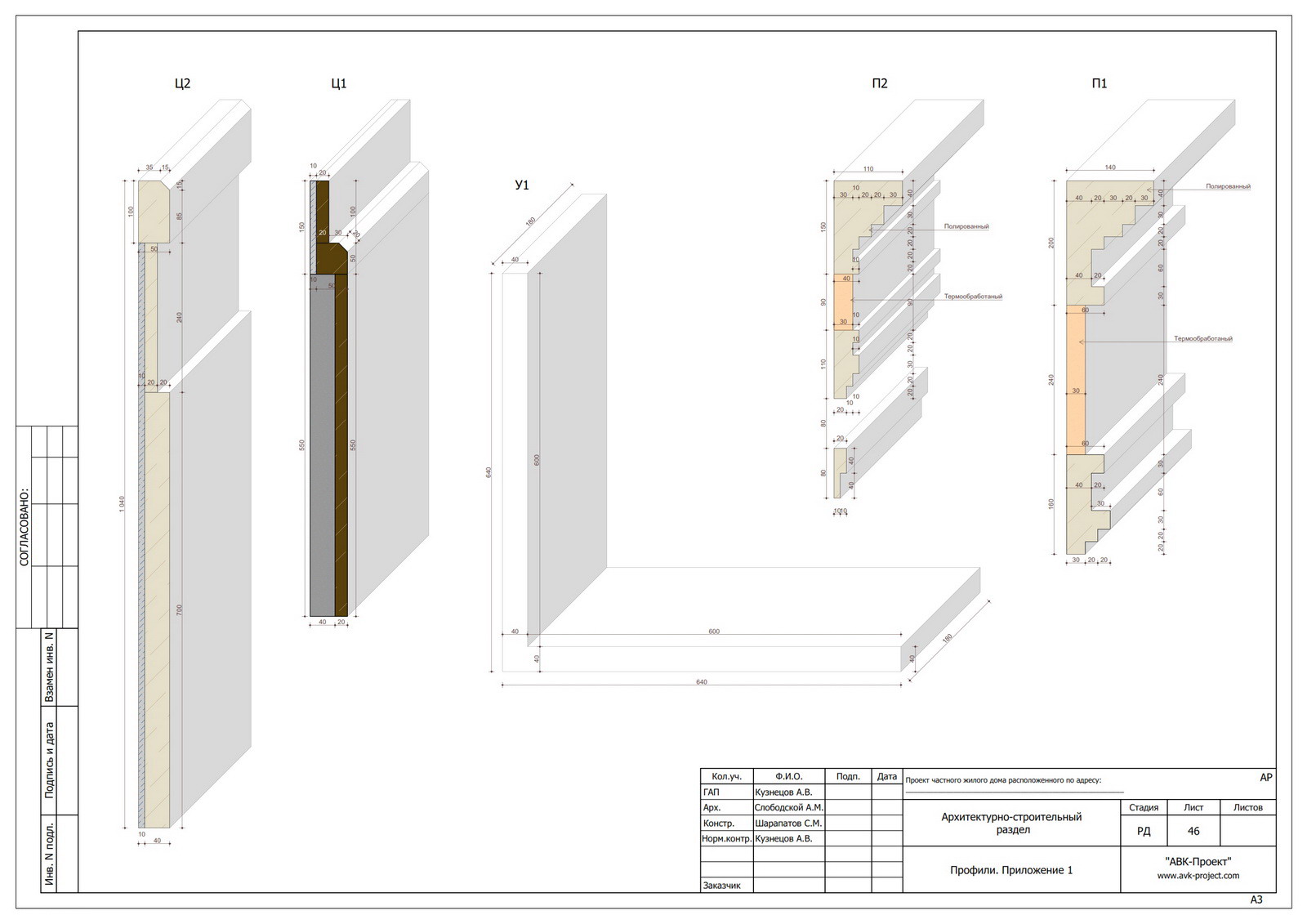

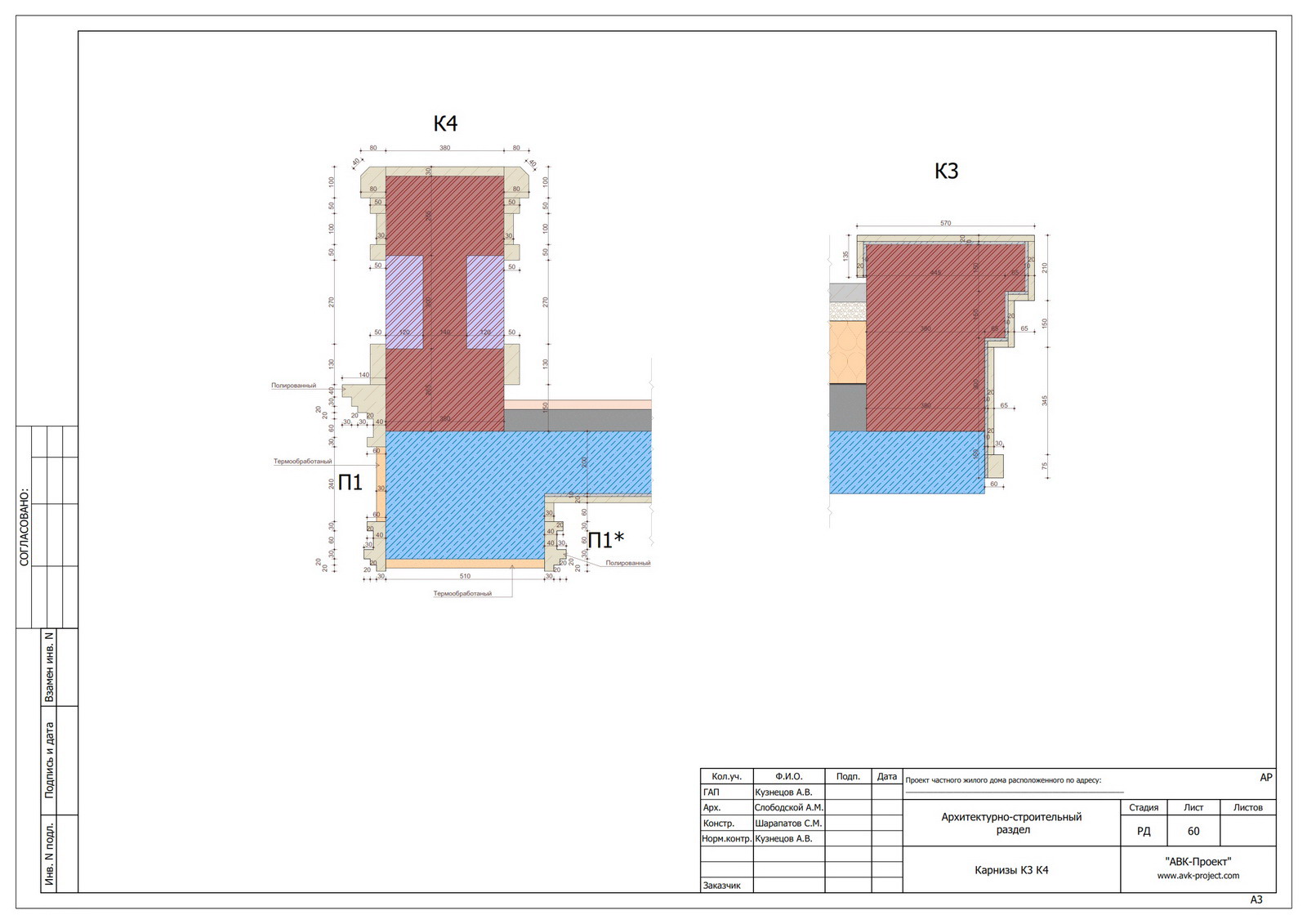

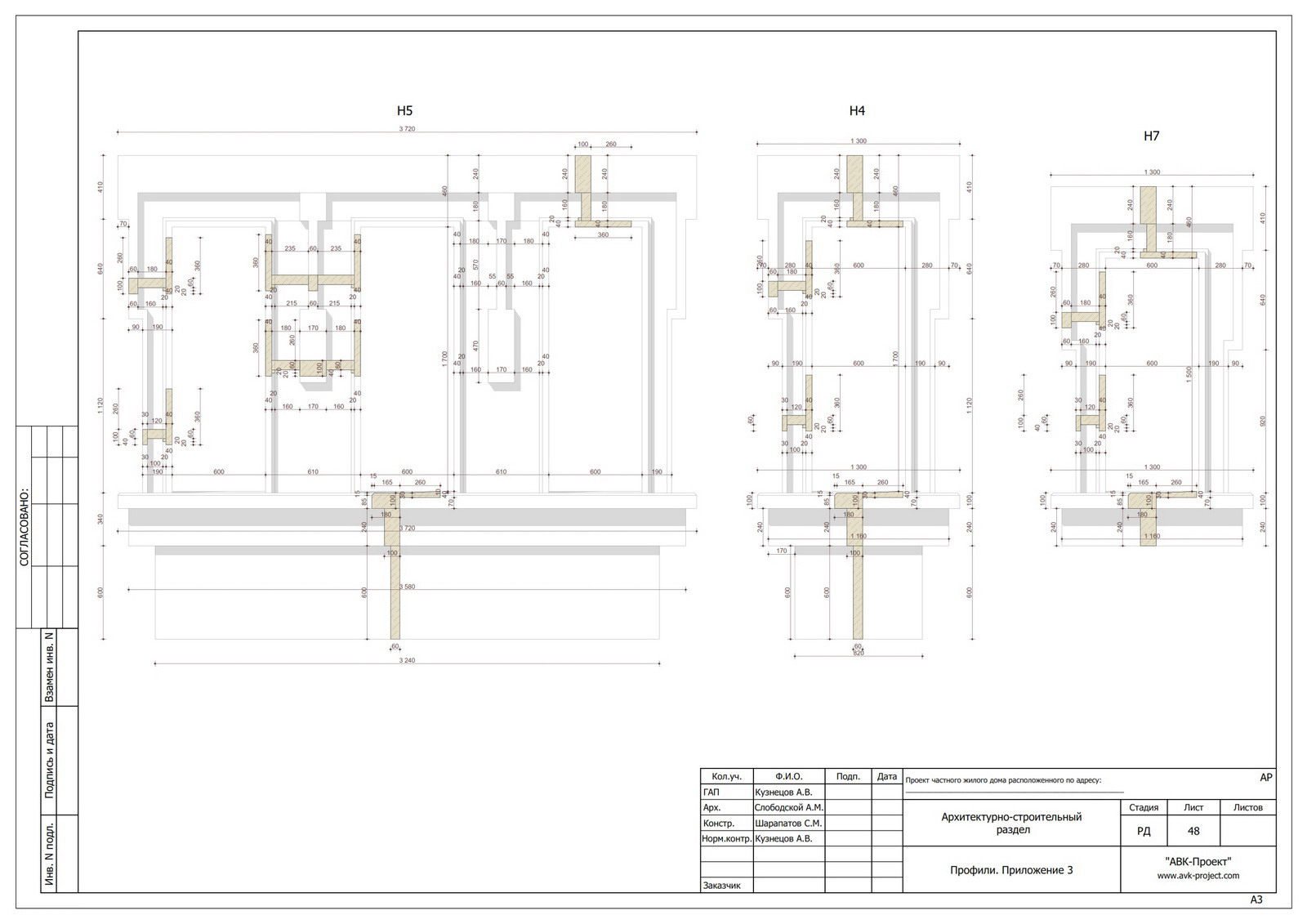

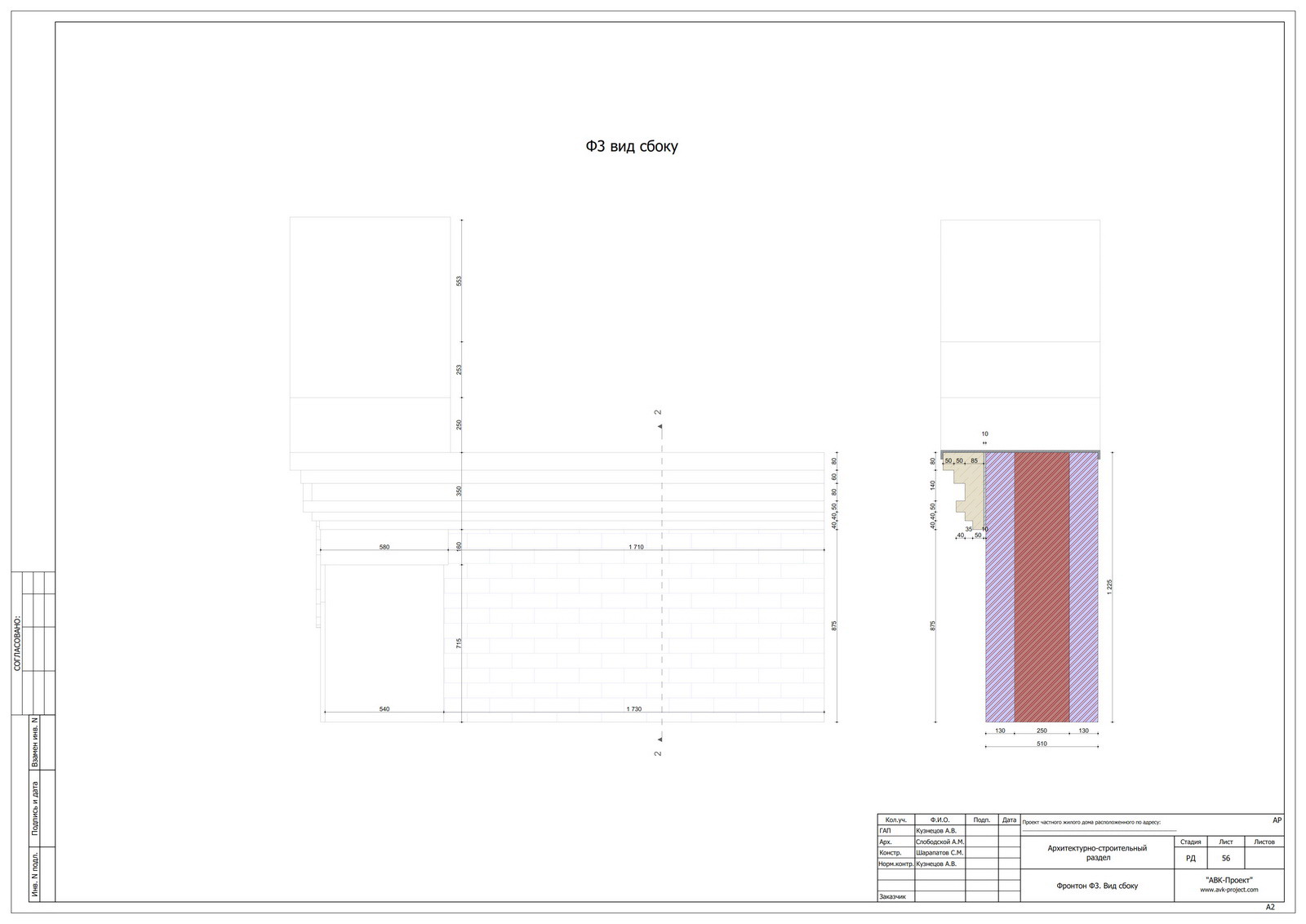

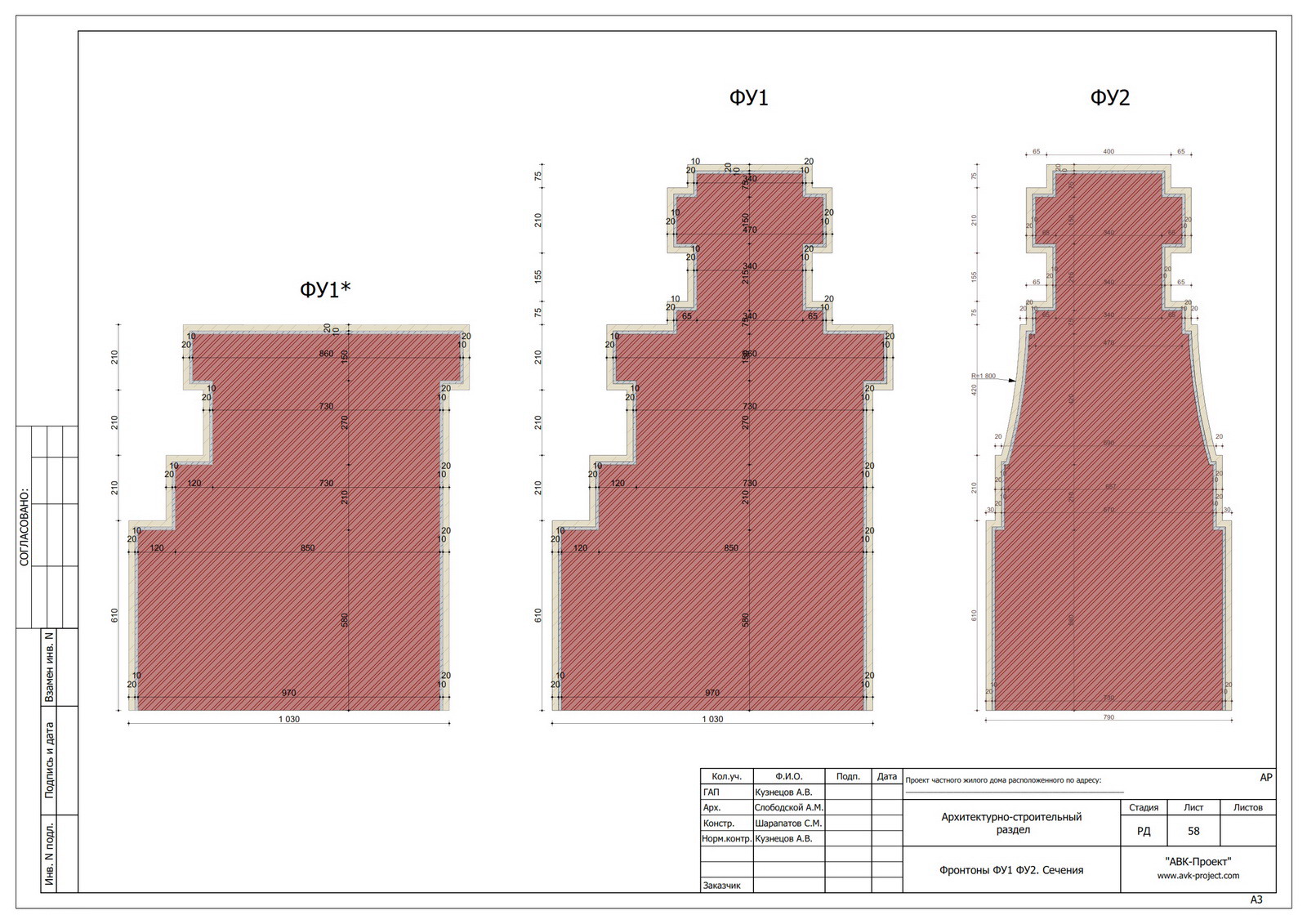

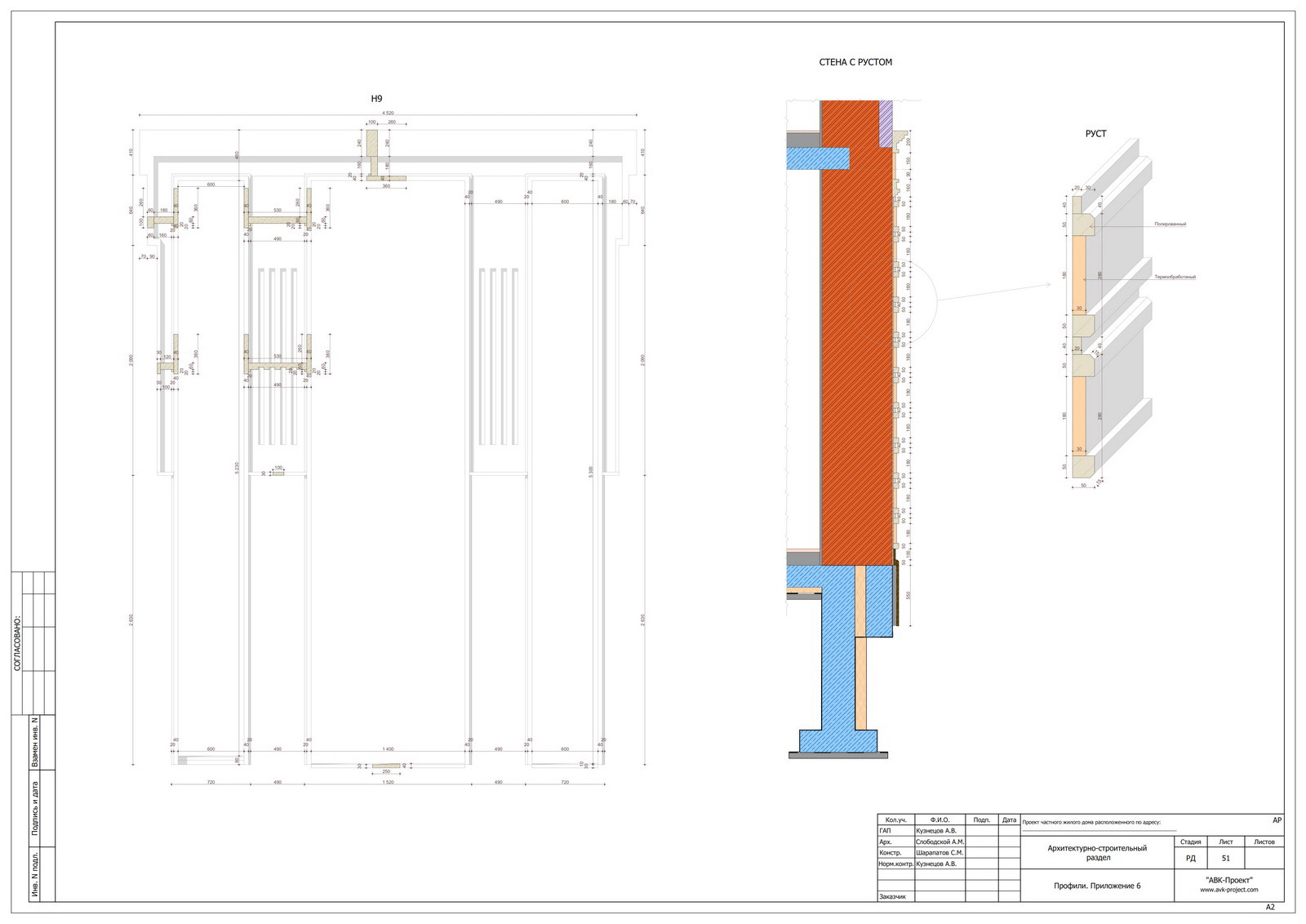

Узлы и детали 1
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Узлы и детали 2
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Узлы и детали 3
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект
Узлы и детали 4
Пример рабочего проекта коттеджа (РД). Архитектурный раздел (АР) - Архитектурное бюро АВК-Проект

Узлы и детали 4
